英国摄影师Alex Hofford访问了一家宁波的乡镇企业。
在那里,他拍摄了"熔模铸造"(investment casting)的全过程,非常有趣。
从古代青铜器算起,这种铸造工艺已经有几千年的历史了,并且直到今天还在广泛使用。看完下面的这组图片,你就会明白它到底是怎么做的。
此外,你还会从中看到,现实中的中国制造业是什么样子的,以及其中反映出来的一些社会问题。我强烈推荐这组作品。
它属于Alex Hofford的"中国工厂"系列照片之一。这个系列还包括游戏机工厂、遥控器工厂、塑料工厂、手机充电器工厂、笔记本电源工厂、变压器工厂和五金工厂。
下面的图片比较多,如果无法显示,多刷新几次即可。
================================

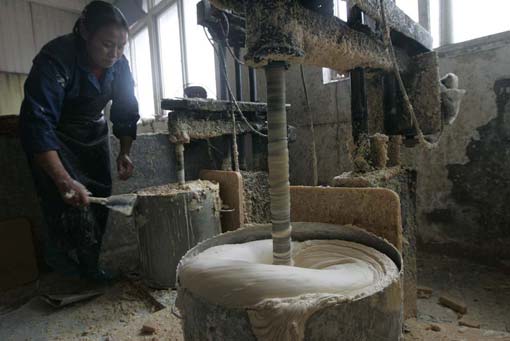

1. 工人在搅拌蜡原料。

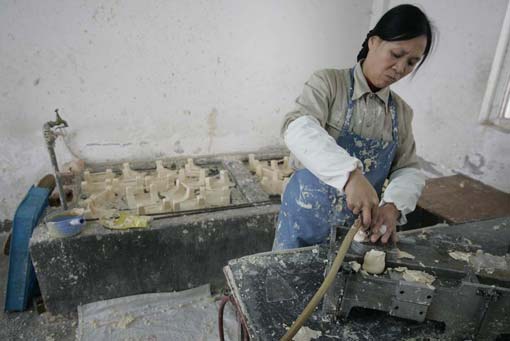

2. 融化的蜡注入金属模具。

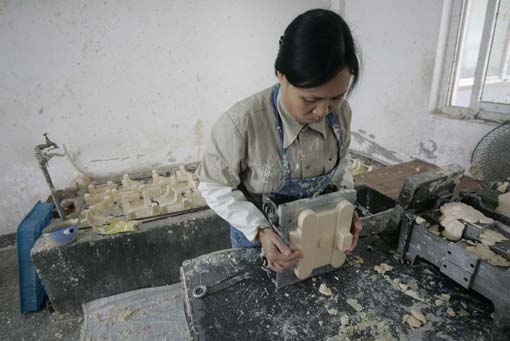

3. 等到初步凝固后,就可以从模具中取出蜡模型。

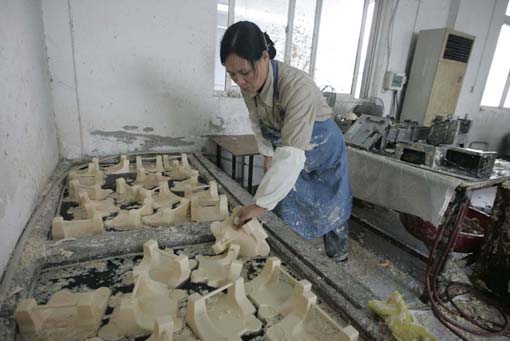

4. 蜡模型放入冷水中,进一步冷却固化。
5. 成型的蜡模型移入储藏室。它们是金属零件的原型,那些零件可以用于制造汽车、火车、飞机、机械设备、电站设备等。

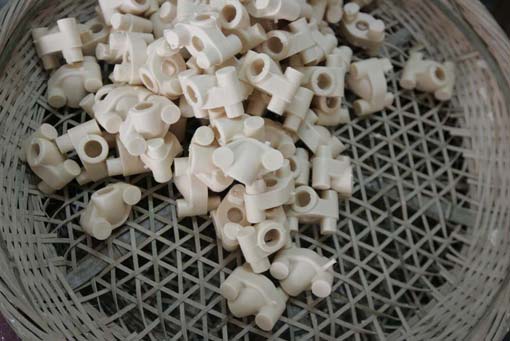

6. 蜡模型都放在一个个竹筐里。

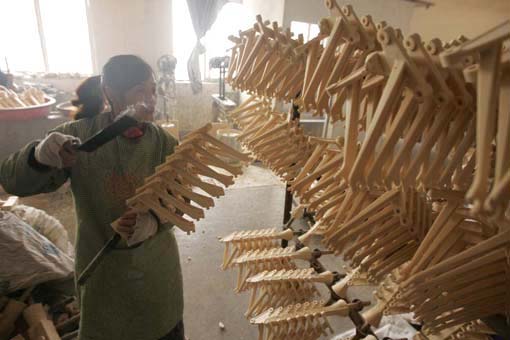

7. 下一步是将同样的模型都合并在一起,形成一个模型树。通过加热,把它们黏合。

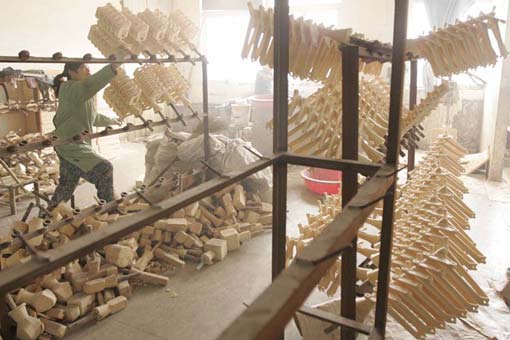

8. 排列好的模型树,将被送入下一道工序。

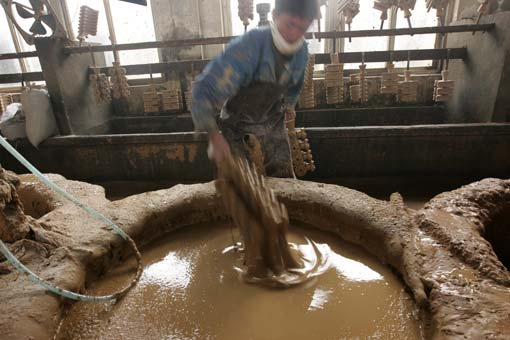

9. 这一步是形成陶模(ceramic mold)。简单说,就是反复执行三个步骤:涂料、撒砂和硬化。首先,模型树被浸入硅酸乙酯或者硅酸钠的复合溶液。溶液的气味很像氨水,但是现场没有一个工人戴着呼吸系统保护装置。

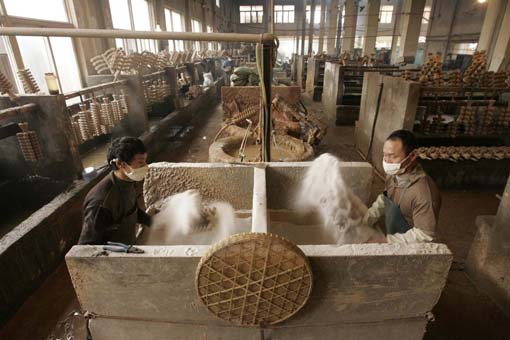

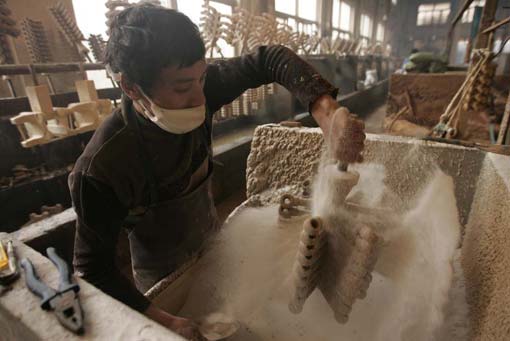

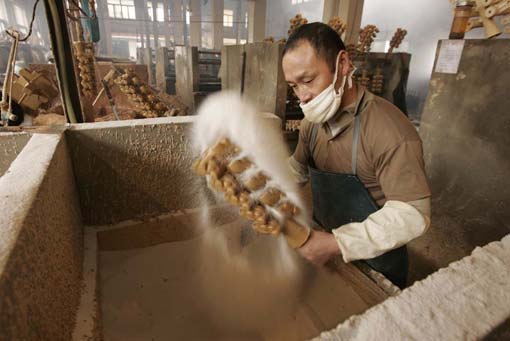

10. 完成涂料的模型树,再被手工洒上二氧化硅晶体或者锆石晶体。这个步骤会反复进行多次,然后模型树会被悬挂,等待风干硬化。
11. 工人是新疆来的临时工。

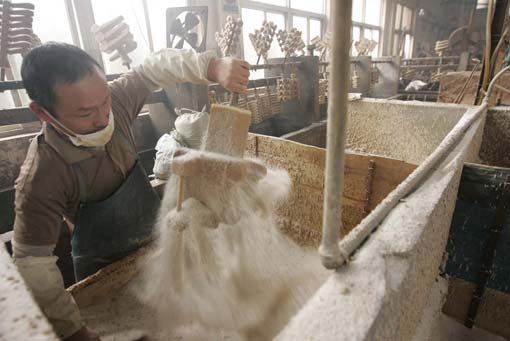

12. 涂料和撒砂需要一直做,直到陶模的厚度达到一厘米左右。
13. 粉尘太大,我的眼睛流泪了。

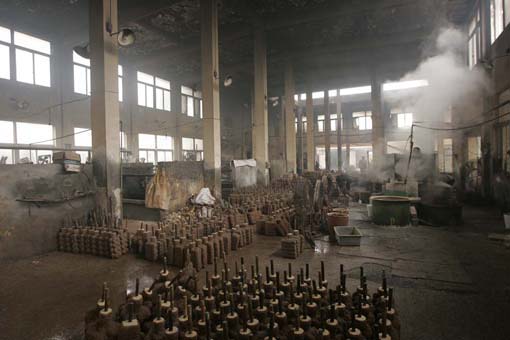

14. 完成之后,陶模就被放在一边,由夜班工人处理。

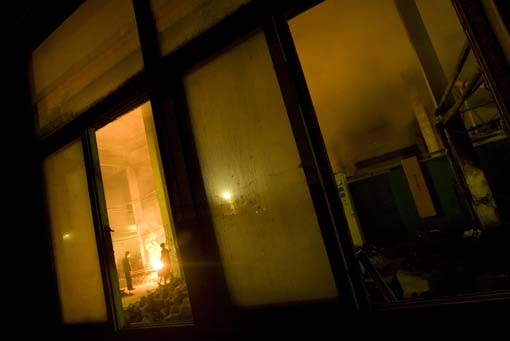

15. 夜班的任务是熔铸。之所以要在夜里进行,是因为宁波市规定,晚上11点以后电费半价。

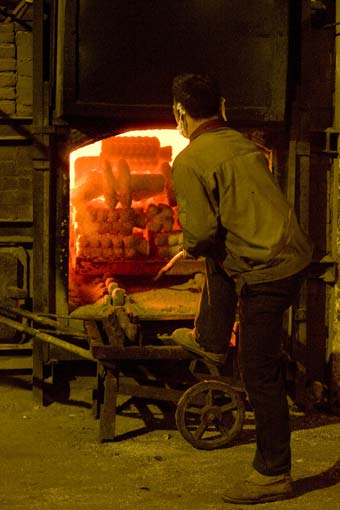

16. 铸造车间的熔炉使用煤炭作为燃料。陶模被推进去,里面的蜡芯开始融化,二氧化硅晶体互相结合,形成了一个坚硬抗热的空心陶瓷部件。这一步叫做烧芯。

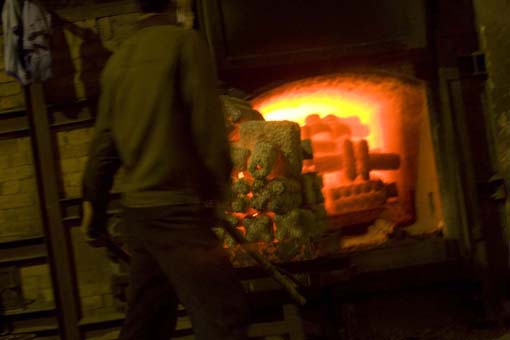

17. 工人用推车,将烧制好的陶模取出熔炉。他既没有戴手套,也没有戴护目镜。
18. 烧得通红的陶模,被直接放置在砂石上。

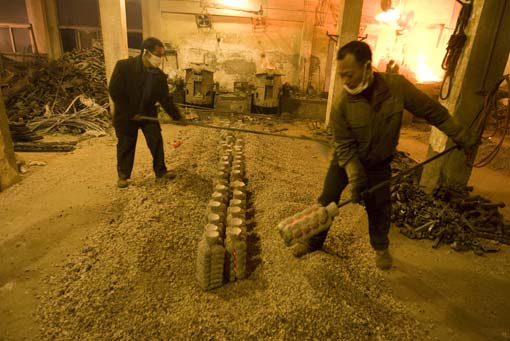

19. 工人用铁杆,将陶模排成一串。他们穿的完全是普通鞋子,没有穿那种厚重的安全靴。每当铁杆碰到陶模,就会有余火飞溅起来。

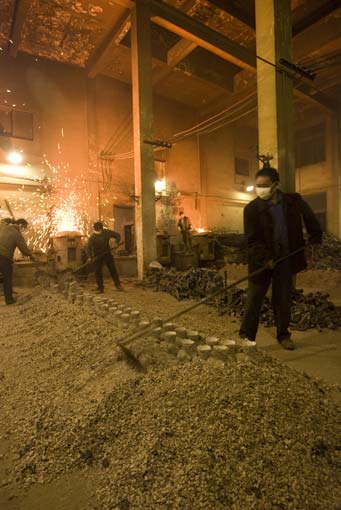

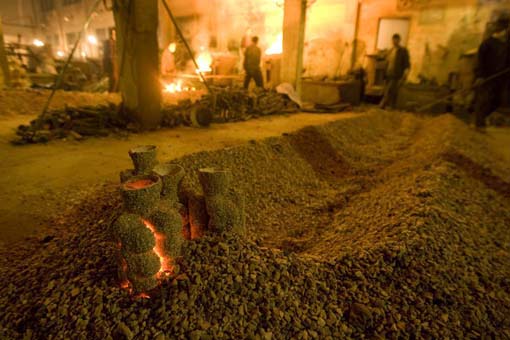

20. 工人用铁耙子,将砂石围在陶模四周,只露出口上的部分。陶模被牢固地固定了。

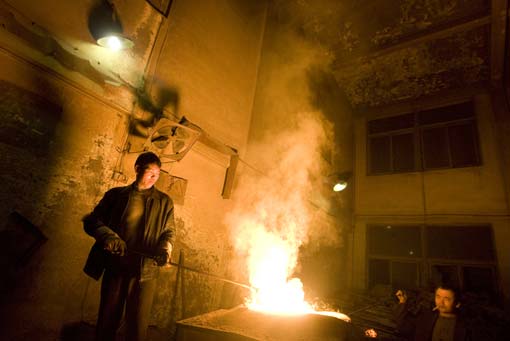

21. 同时,其他工人点燃了电熔炉。虽然,将这道工序留到夜晚进行,是为了省电费,但是另一个好处是,拍摄出来的照片很壮观。

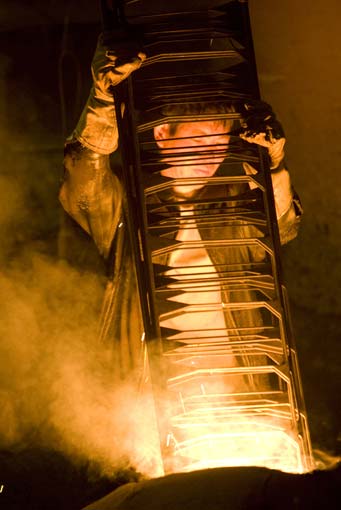

22. 废钢加入电熔炉融化。

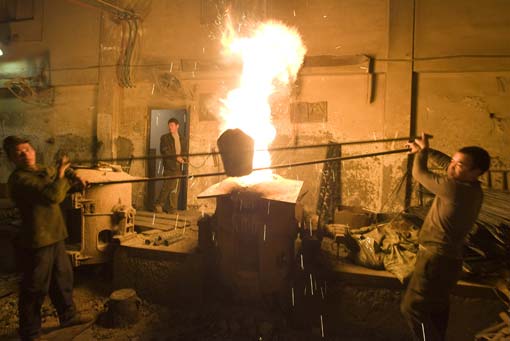

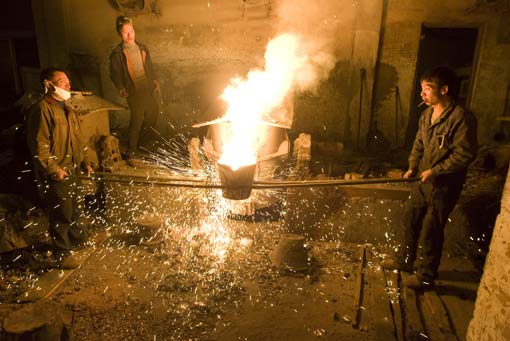

23. 融化后的钢水被倒入一个可以移动的坩埚。两个工人用长杆子架住坩埚。
24. 这一步非常危险,火花四溅。但是工人们没有戴手套,也没有戴护目镜。

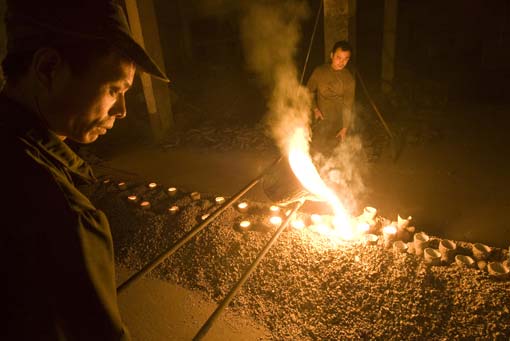

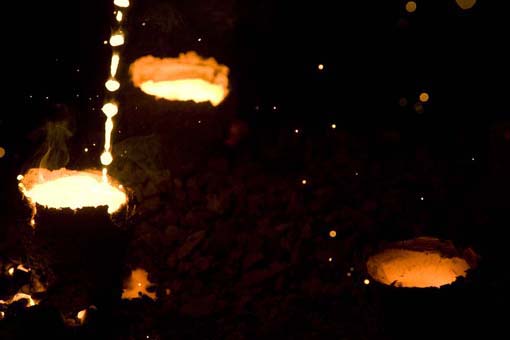

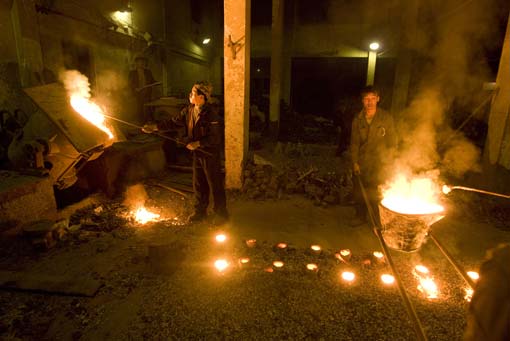

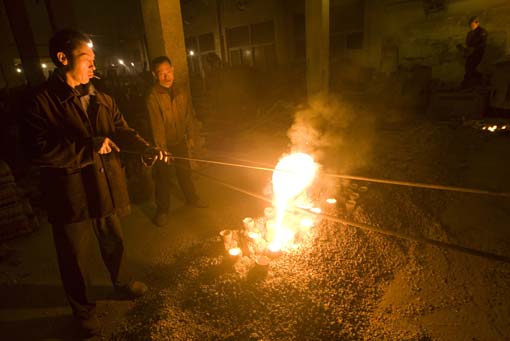

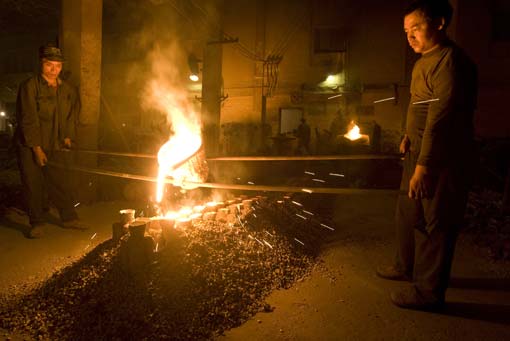

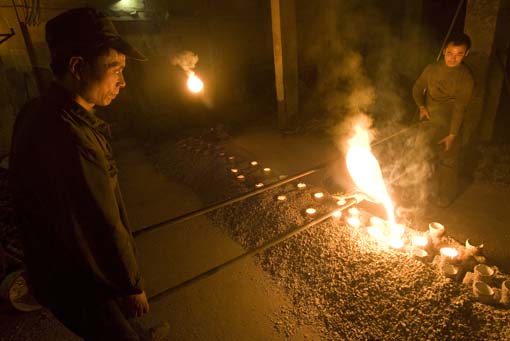

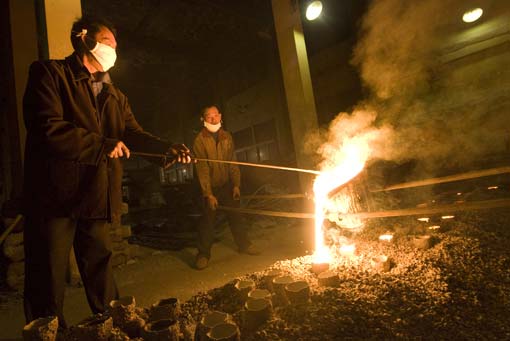

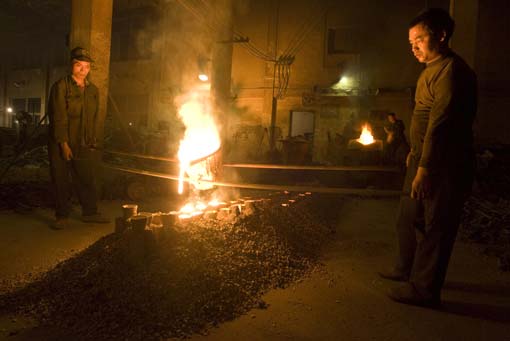

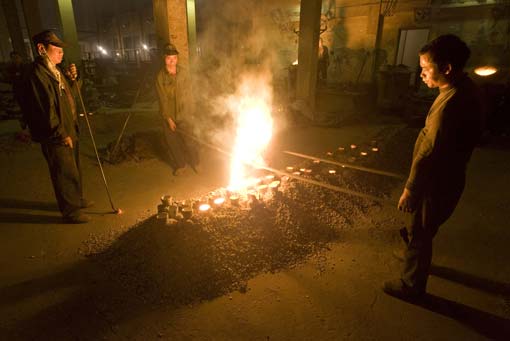

25. 钢水被倒出坩埚,倒入一个个陶模之中。

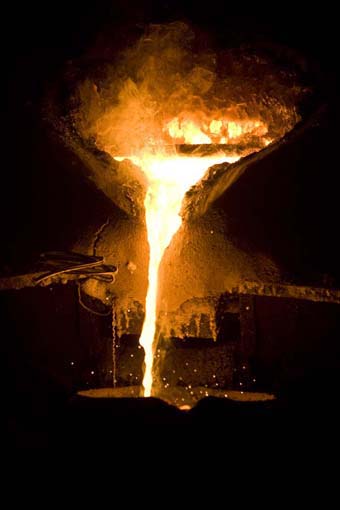

26. 钢水发着白光,温度达到千度以上。
27. 工人全神贯注,非常小心,防止钢水从陶模上溢出来,或者倒错了地方。
28. 如果钢水倒得不好,没有正好填满陶模,或者在倒的过程中形成气泡,整个零件就成了次品和废品。工厂的利润和成本就要受到影响。
29. 现场的烟雾和气味非常强烈,但是没有人戴呼吸保护装置。
30. 经理告诉我,厂方以前给工人发过护目镜、手套、靴子、面具等劳防设备,但是工人不愿意使用。
31. 赤手空拳地在熔炉旁倒钢水,无疑让现场弥漫着一股英雄好汉气概。
32. 经理说,厂方曾经规定,不使用劳防用品,每次罚款5元。
33. 但是不久以后,因为罚款会减少工人的收入,所以工人纷纷跳槽,到其他没有劳防用品也不罚款的厂里干活。所以,厂方最后只能放弃罚款制度。
34. 这就是奇怪的地方。不仅厂方不重视生产安全,就连工人也不重视对自己的保护。在西方国家,工人的自我保护意识已经强化到有点过分的程度,而在中国,这种意识则是根本不存在。提高生产安全的唯一方法,只能是通过更严厉的法律,以更强有力的力度,迫使厂方去实施。对工厂随时进行抽查,就是一个好方法。但是,执法部门缺乏人手,以及政府中的腐败,都会阻碍这项工作。
35. 中国是一个大国,保护工人和保护环境,都遇到了相似的问题。那就是法律制定出来了,却得不到实施。要想解决这个问题,真是谈何容易。

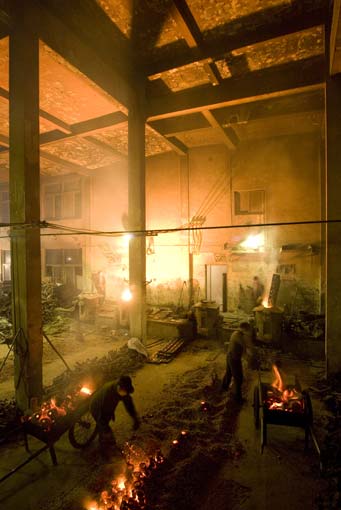

36. 等到冷却后,浇铸好的陶模就被巨大的火钳移走了。

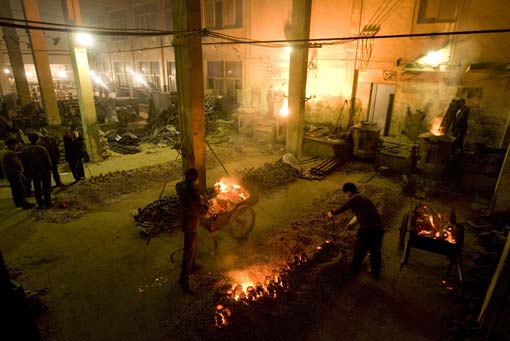

37. 它们被放在推车上。

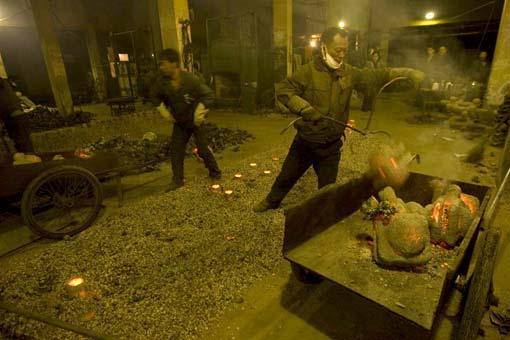

38. 这一次,工人戴着手套。

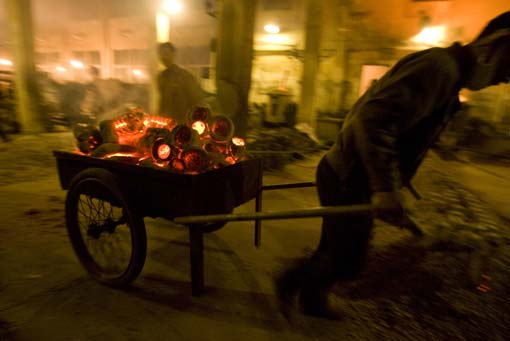

39. 陶模和里面的零件,被拉到楼外。

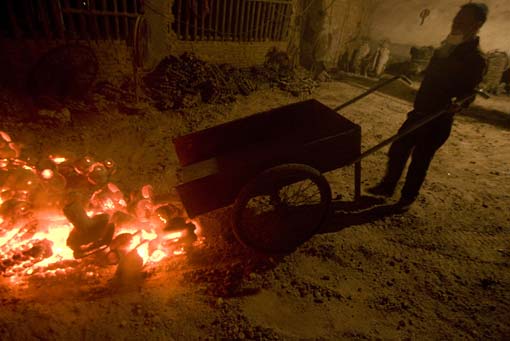

40. 它们被倒在地上冷却,等着日班工人移去陶瓷外壳。

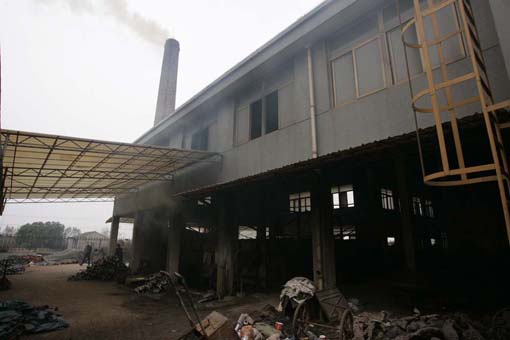

41. 第二天早上,工厂烟囱冒出了煤烟。具有讽刺意味的是,我是在联合国哥本哈根气候会议闭幕的当天,拍摄这张照片的。

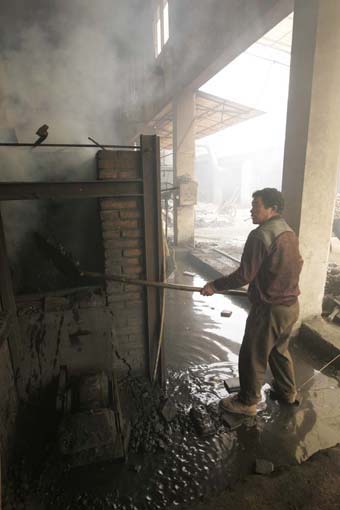

42. 燃煤的锅炉整个白天都要烧着,这是为了保证"烧芯"步骤的进行。温室气体就是这样被排放的。

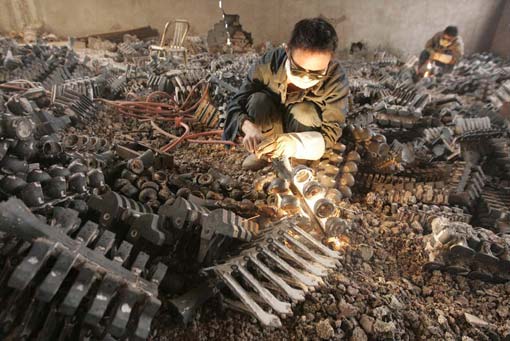

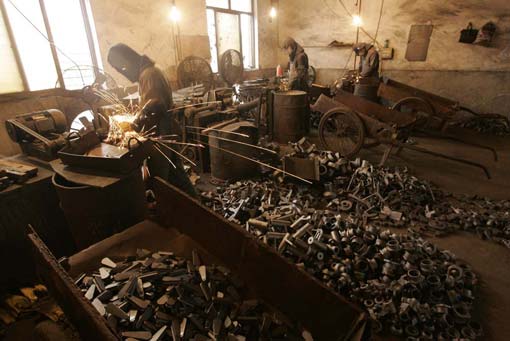

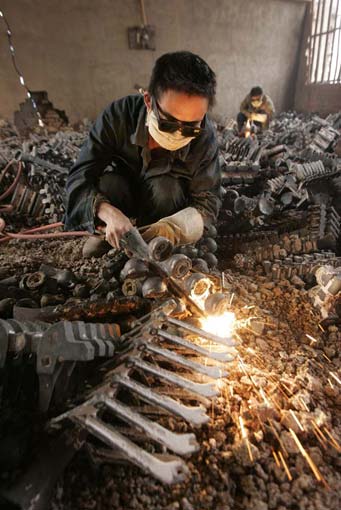

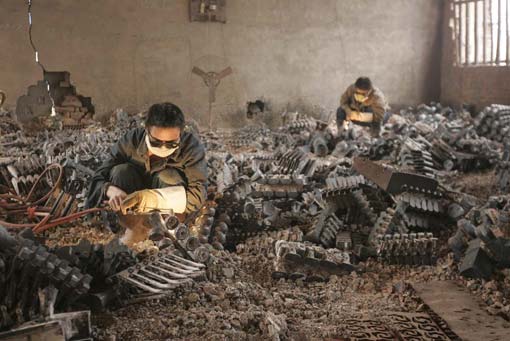

43. 工人用喷灯除去零件上面蜡模的残片,这一步必须重复执行。
44. 这是一项非常艰苦的工作。

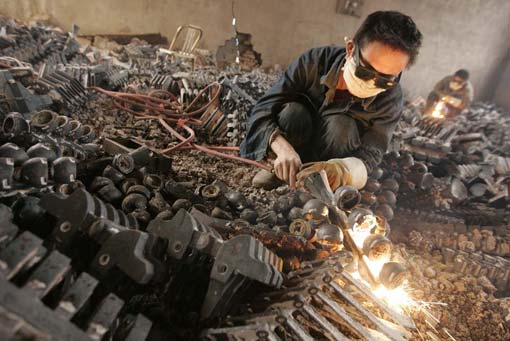

45. 工作条件很恶劣。
46. 虽然看上去,现场一片混乱,但是这项工作本身完全是有条不紊地在进行。

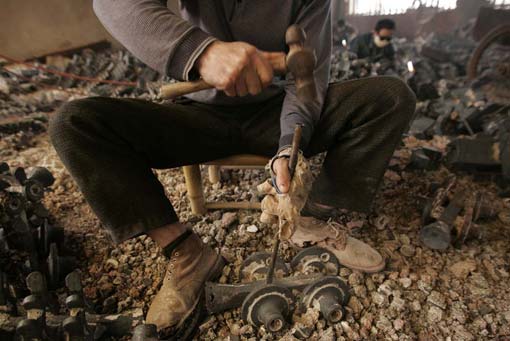

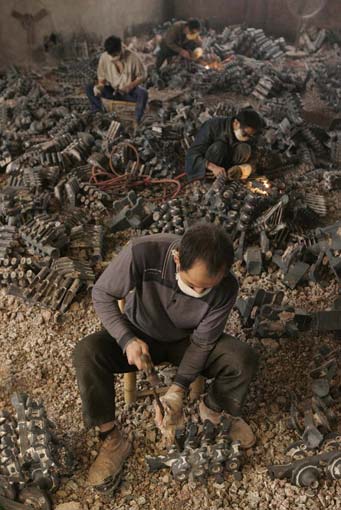

47. 其他工人从零件上去除二氧化硅的残渣。有时会用到榔头。
48. 这个工人的手套上都是洞。工作条件无疑是很差的。
49. 钢铁零件会进一步用机器清洁表面,把浇铸过程的痕迹完全去掉。

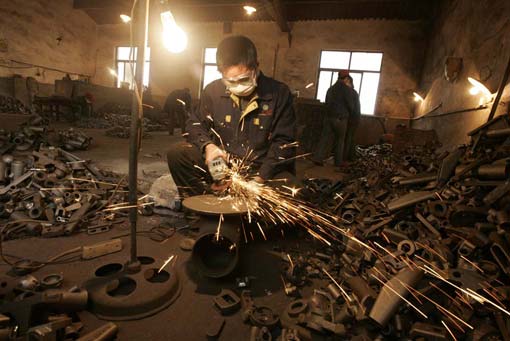

50. 工人用强力机器对产品做进一步光滑处理。这个工作场景简直就像中世纪的手工作坊。
51. 午饭时间到了。
52. 饭菜中没有肉食,只是米饭和蔬菜。

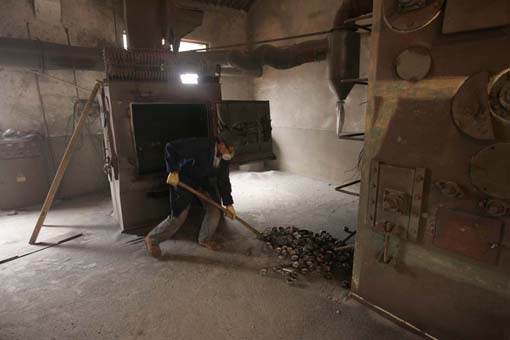

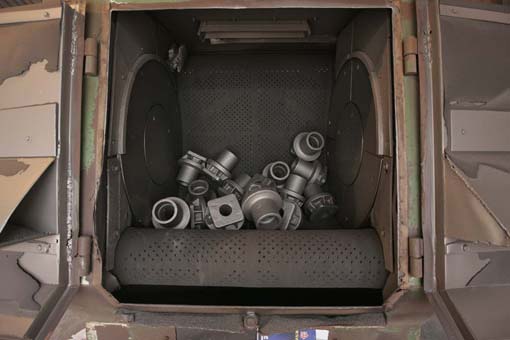

53. 午饭后,工人将零件放入喷砂机,做最后的抛光。

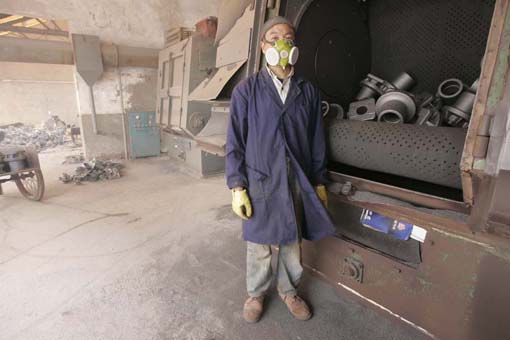

54. 拍摄这张照片的时候,喷砂机正好开着,许多小块的碎石从里面高速弹出,像连珠炮一样打在我身上。奇怪的是,这个工人戴着面具,保护的是呼吸系统,他却没有戴护目镜。

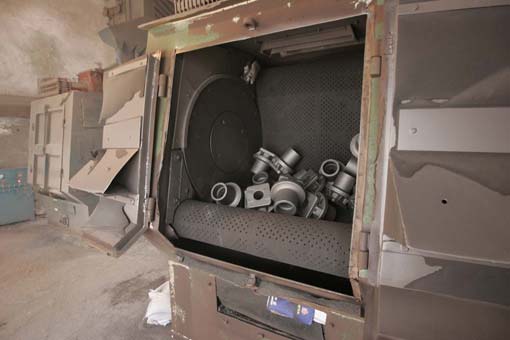

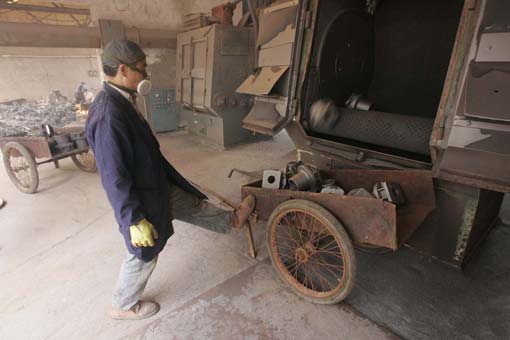

55. 喷砂完成后,零件成品就从机器里落在手推车上。
56. 它们会被用于重型工业的机械上。
57. 用"熔模铸造法"制造钢铁零件的整个过程,到此就全部完成了。
(完)
