(提示:本文有大量图片,如果不能完全显示,多刷新几次即可。)
1.

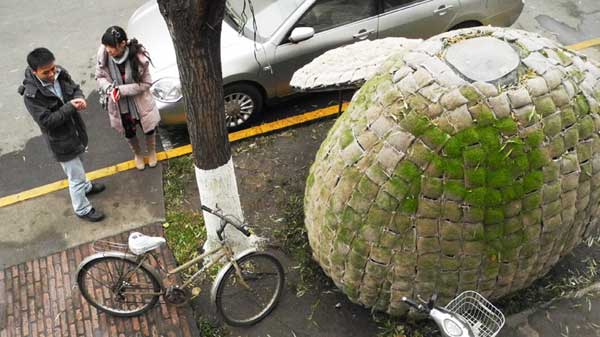

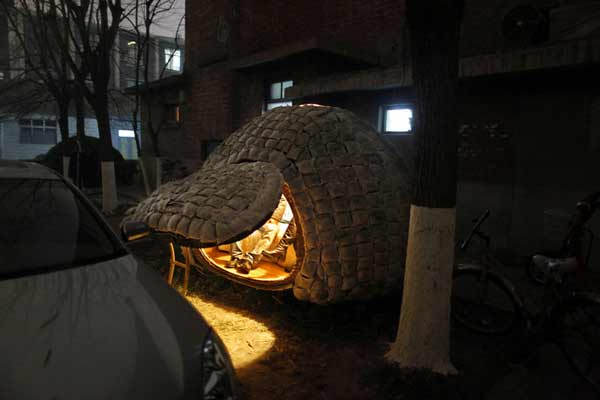

2010年底,媒体报道,北京海淀区成府路某大院里,出现了一个蛋形小屋。
2.
它是24岁的湖南青年戴海飞,为自己建造的临时住所。
3.
戴海飞的老家在湖南邵阳乡下,他是湖南城市学院"建筑与城市规划学院"05级建筑学专业学生。毕业后来到北京,在一家建筑设计公司工作。
4.
他买不起北京的住宅,连租房都觉得贵,所以萌发了自建简易房屋的念头。
5.
虽然功能不是很完善,但是普通人就地取材、自己动手,造出一间满足基本需要的简易活动房屋,却是一件令人好奇的事,他是怎么做到的?
6.
下面就来看看这间蛋形小屋的设计和建筑过程。
7.

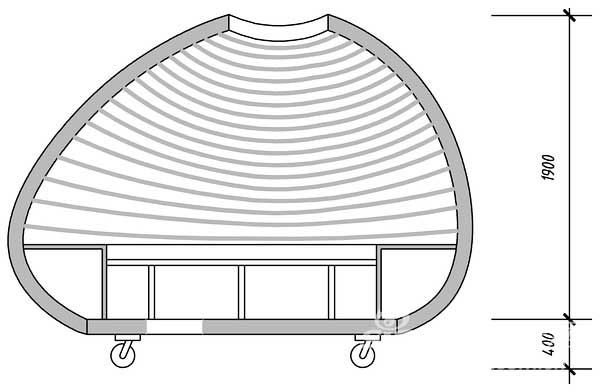

纵截面的设计图,总高2.3米,内部净高1.9米。
8.

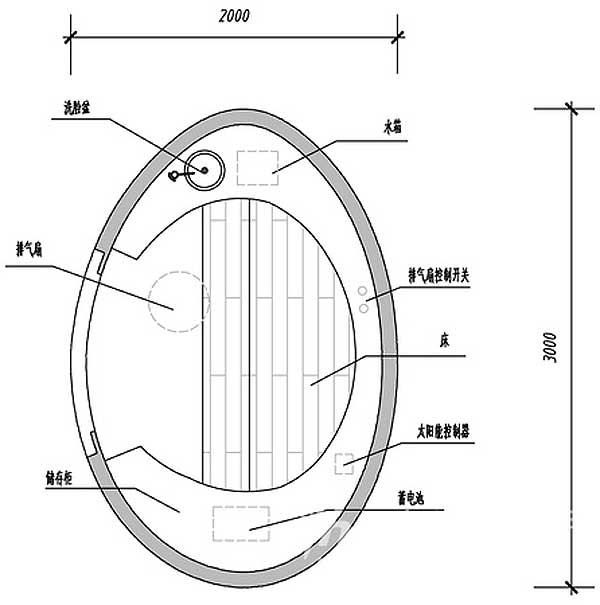

横截面的设计图,长3米,宽2米。
9.

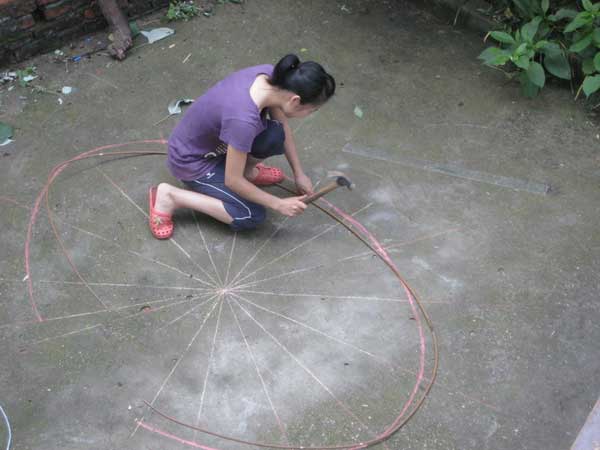

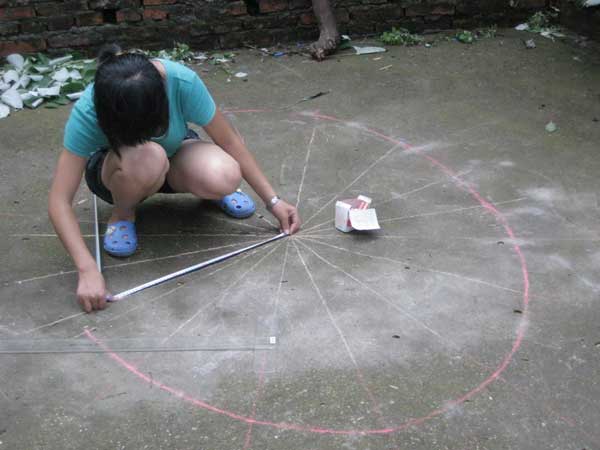

施工的第一步,在地上画出基本的形状。
10.
对钢筋进行加工。
11.

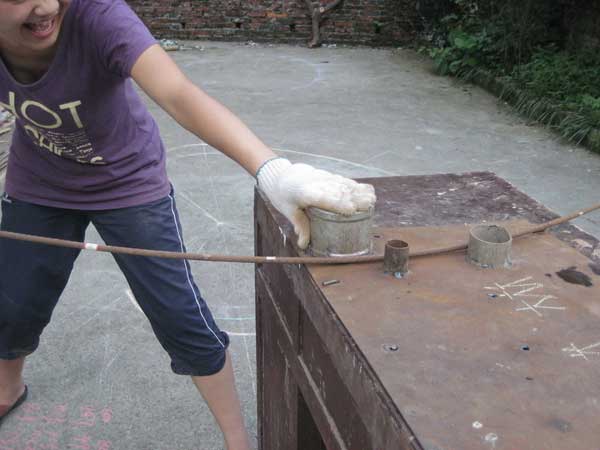

按照画好的形状,将钢筋弯曲成型。
12.

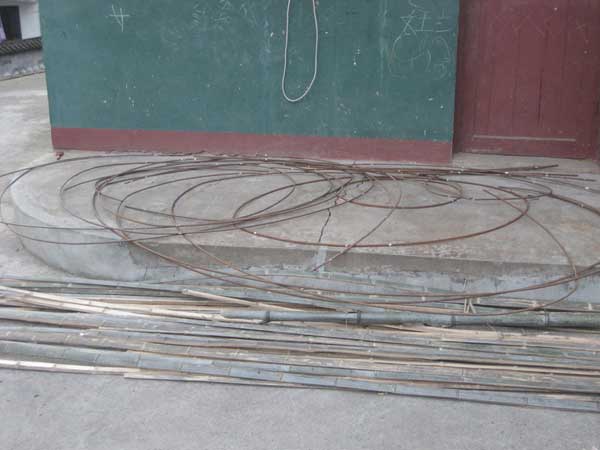

钢筋被做成一个个不同大小的弧形圈。
13.
然后,将这些成型的钢筋搭成一个原始框架。
14.

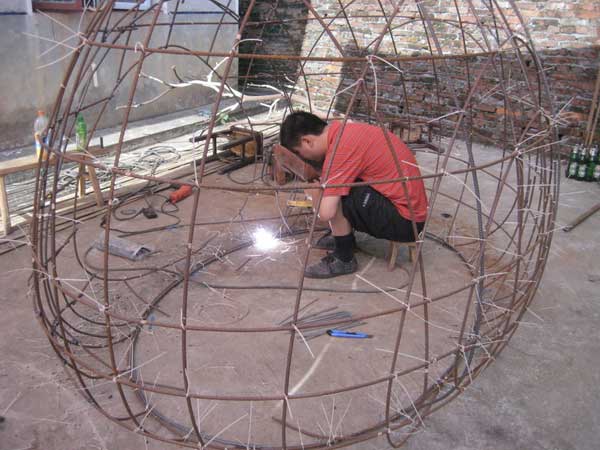

对钢筋的交接处进行焊接。
15.

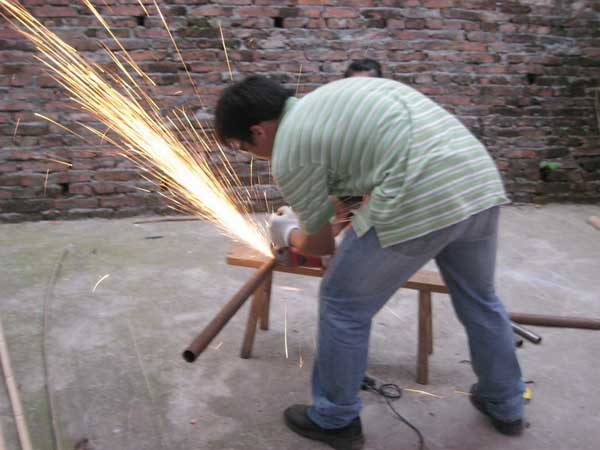

加工钢管。
16.
将钢管做成底座。
17.

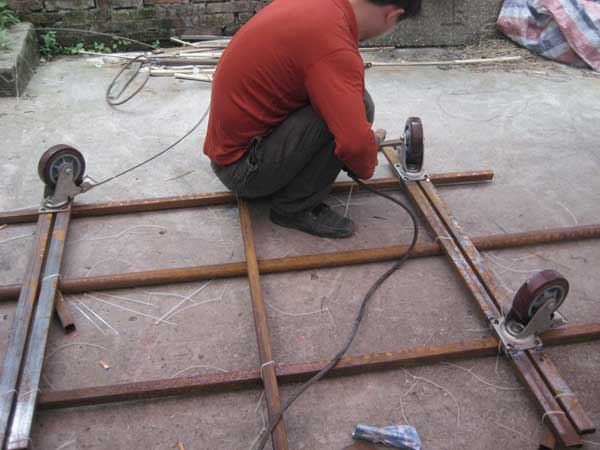

底座上安装轮子。
18.

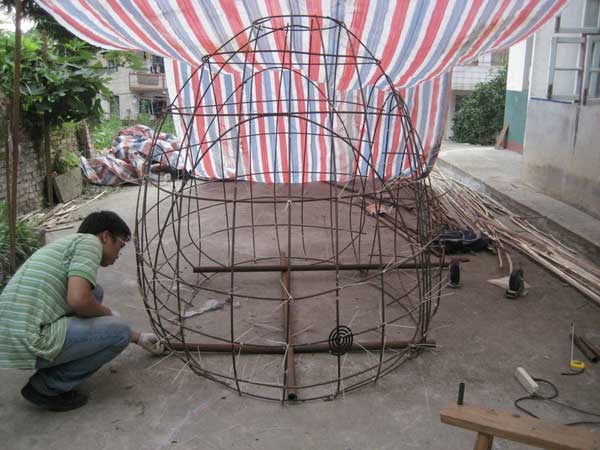

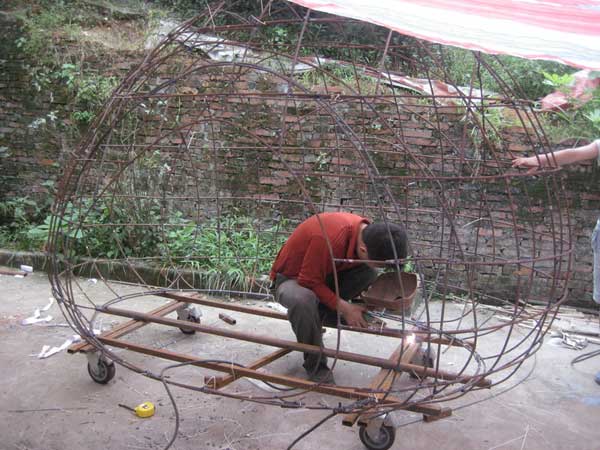

将底座与框架焊接在一起。
19.

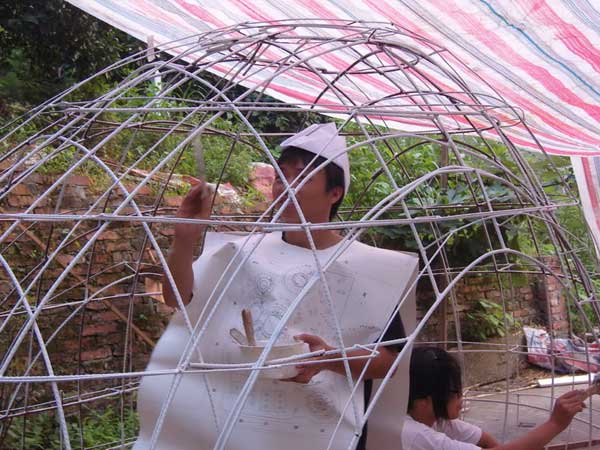

进行油漆。
20.

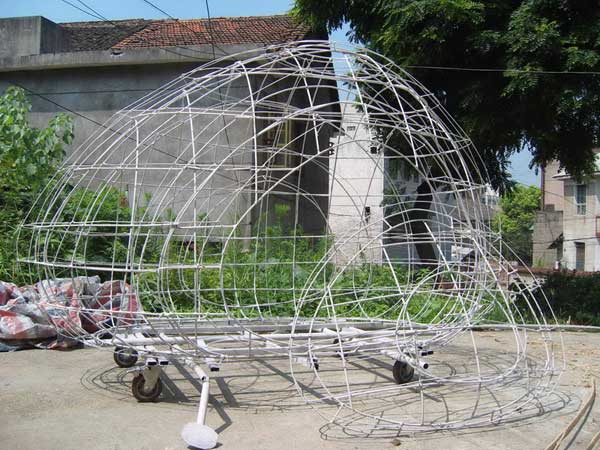

油漆完成后的整个结构。
21.

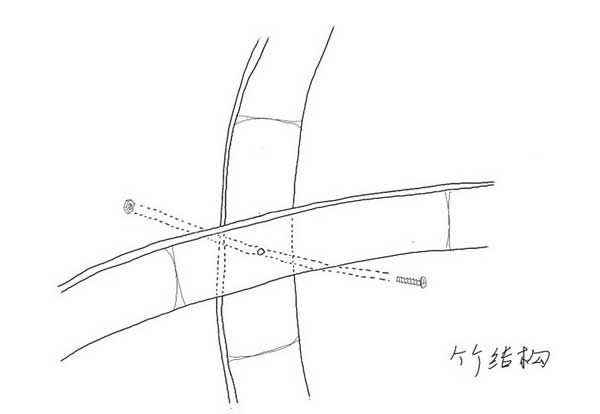

下一步是在钢筋结构的基础上,制作竹结构。竹片之间用螺丝固定。
22.

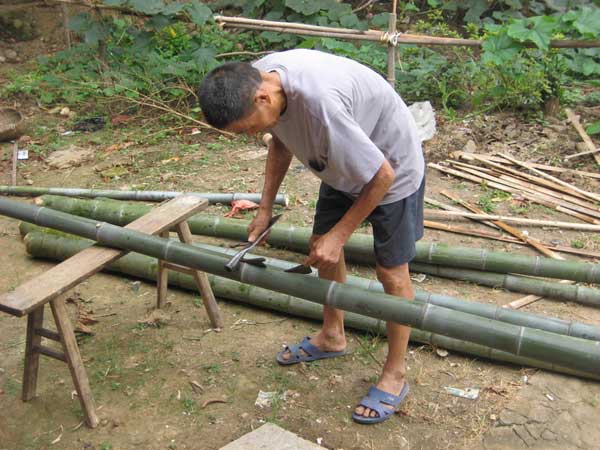

将毛竹剖开。
23.

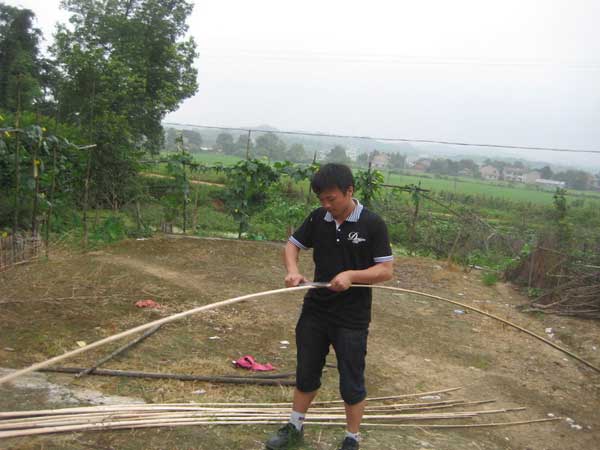

加工成竹条。
24.

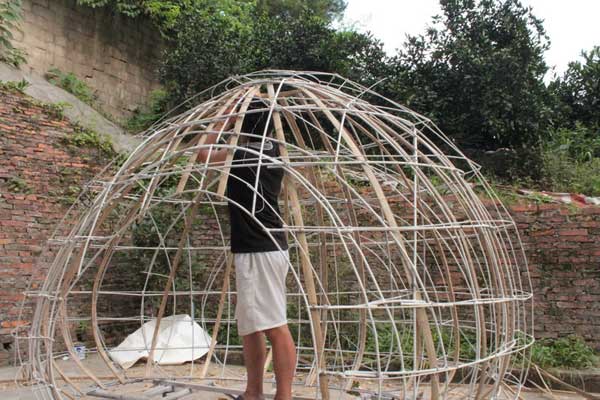

将竹条固定在钢筋结构内。
25.
竹结构成型。
26.

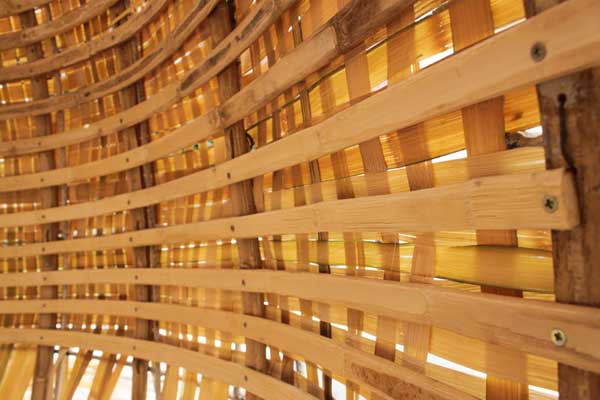

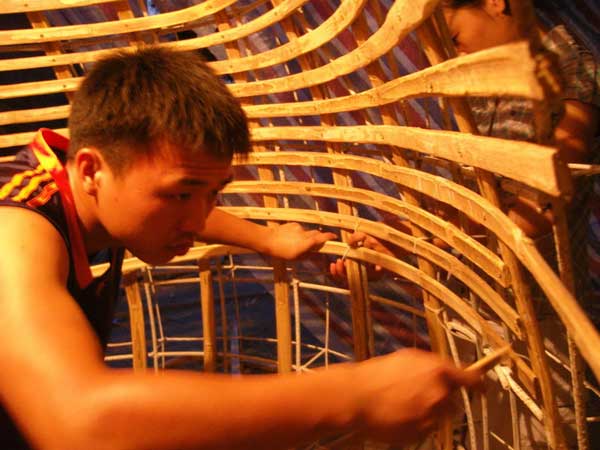

竹结构细加工。
27.
竹结构进一步完善。
28.

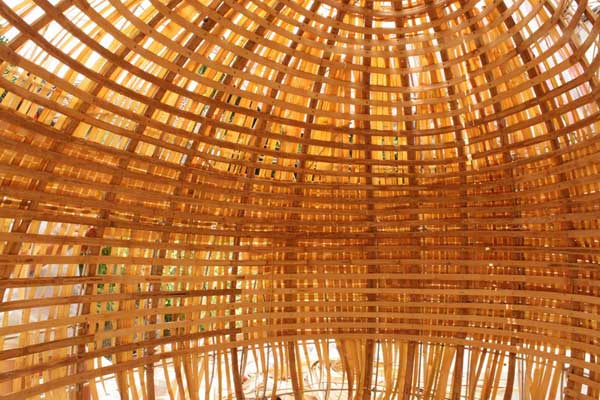

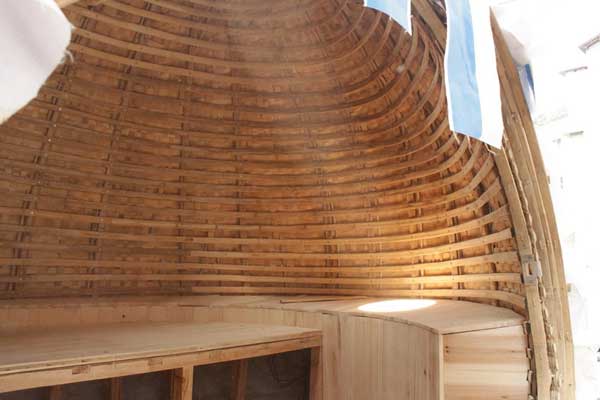

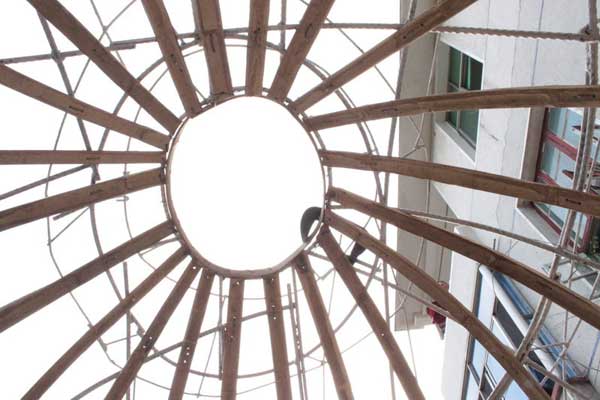

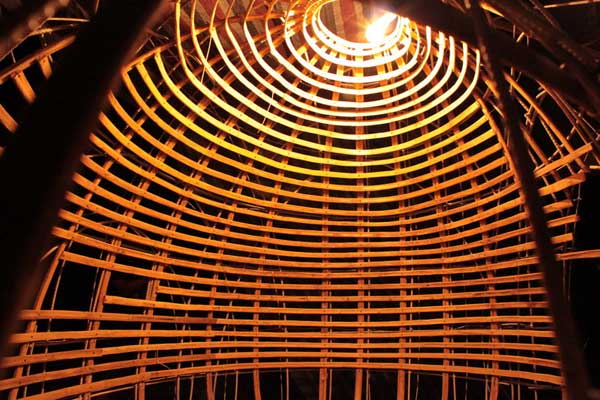

竹结构内部。
29.

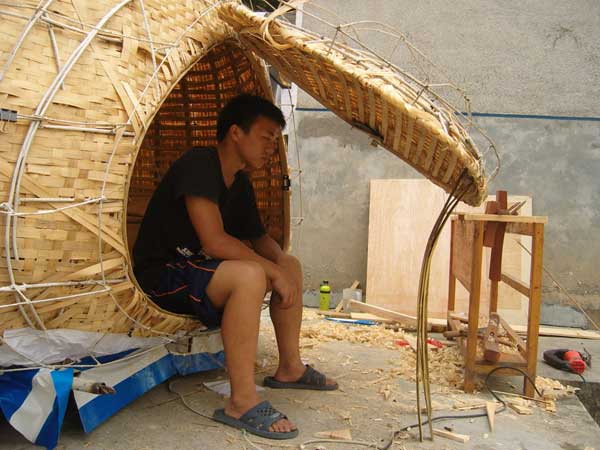

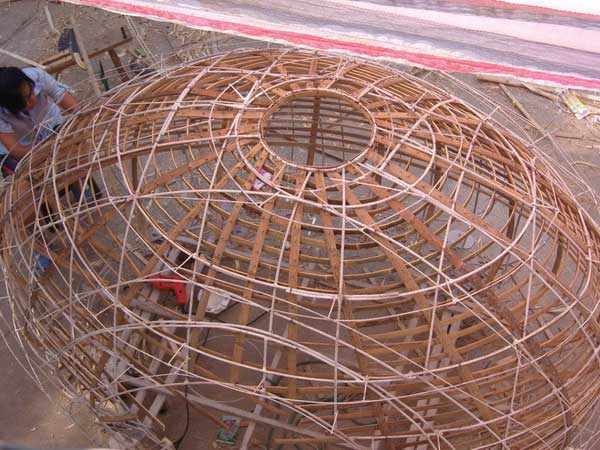

竹结构完成后的整体形状。
30.

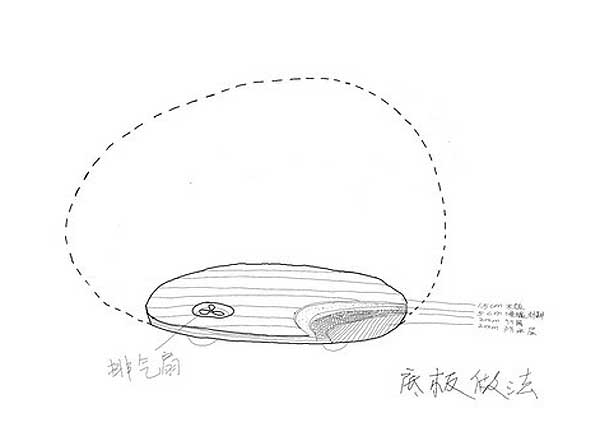

下一步,制作底板。
31.

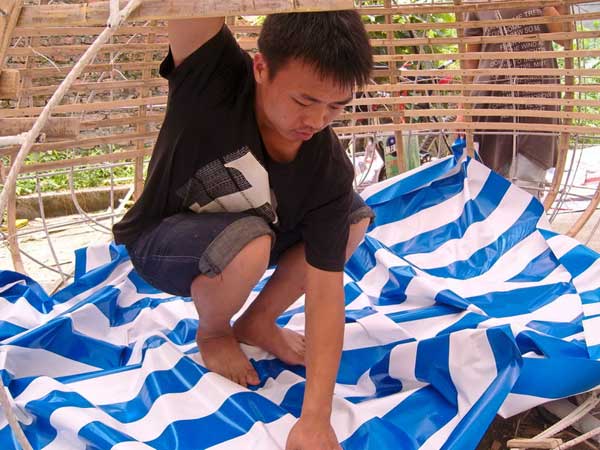

在底下的钢筋上,铺上一层防水布。
32.

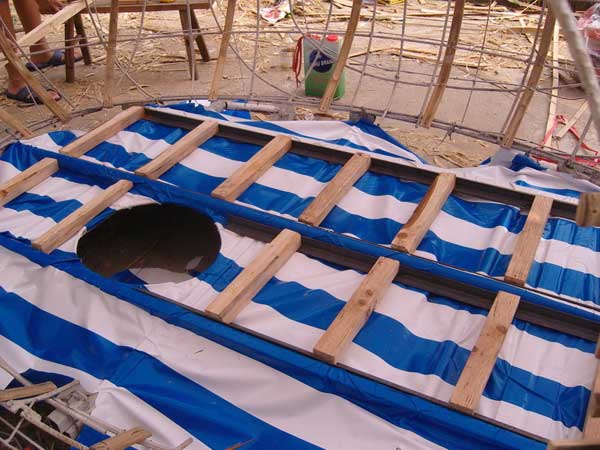

在防水布上,架上木条。
33.

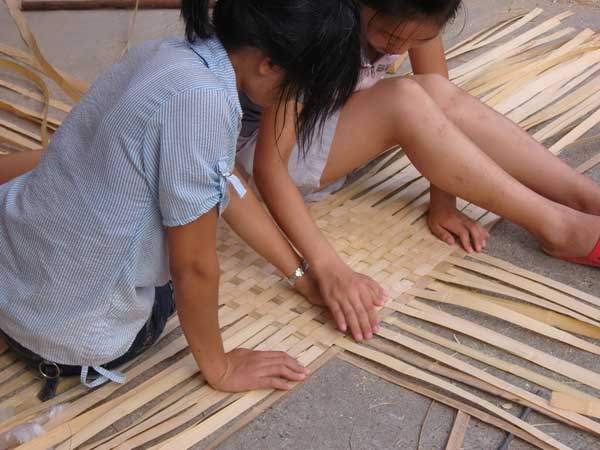

编制竹篾。
34.
将编制好的竹篾,铺在底板上。
35.
在竹篾上,铺上泡沫塑料。
36.

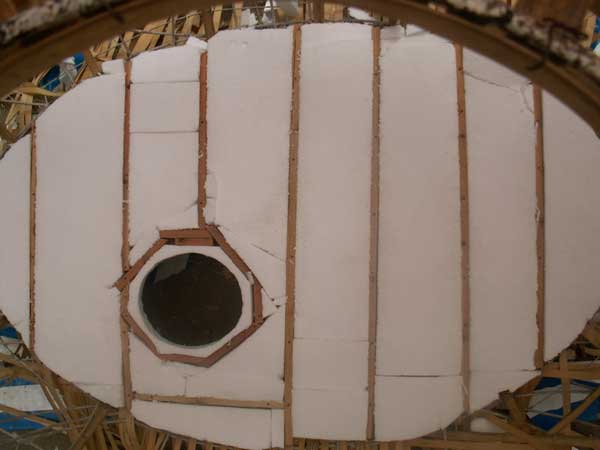

泡沫塑料铺完后的底板。
37.

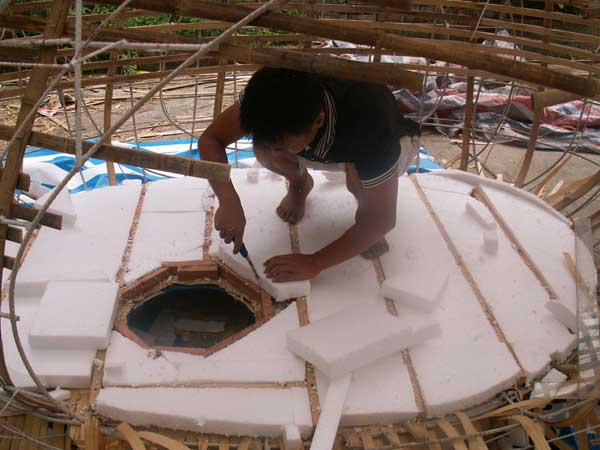

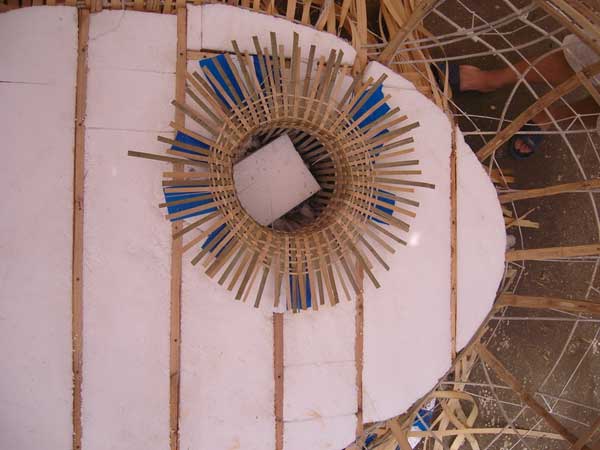

制作排气扇的安装孔。
38.

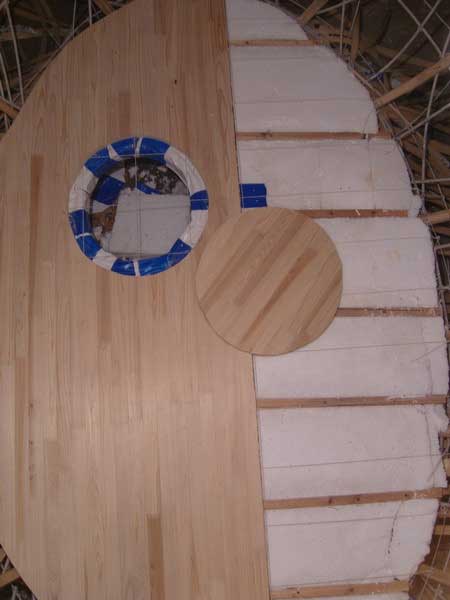

排气扇的安装孔。
39.

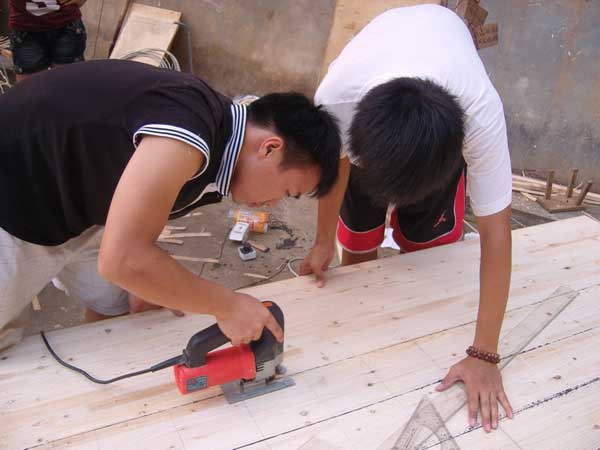

加工地板。
40.
铺设地板。
41.

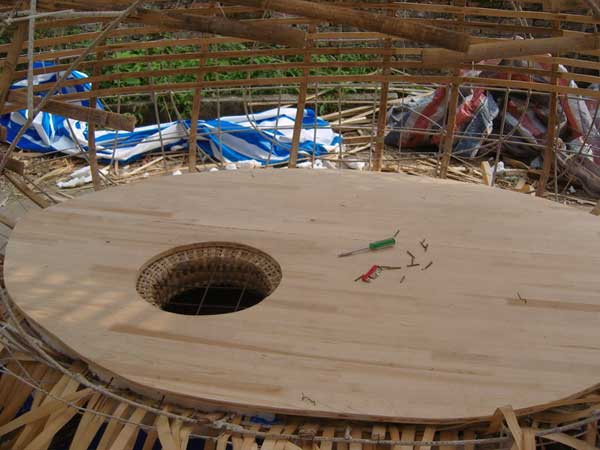

铺设完成的地板。
42.
一半的工作量已经完成了。
43.
下一步是制作墙体。
44.

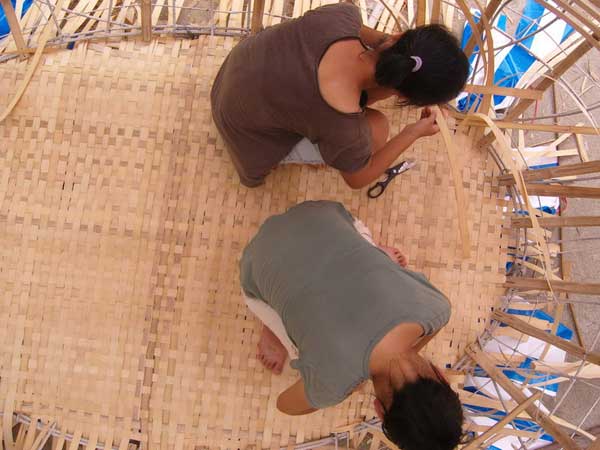

先制作最里面的竹篾层。
45.
竹篾层内部。
46.
竹篾层细部。
47.

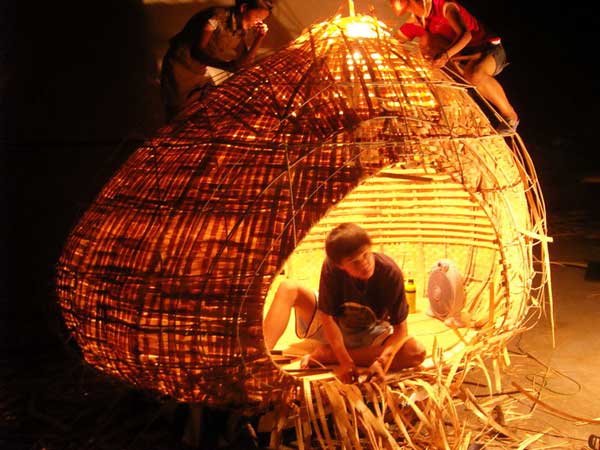

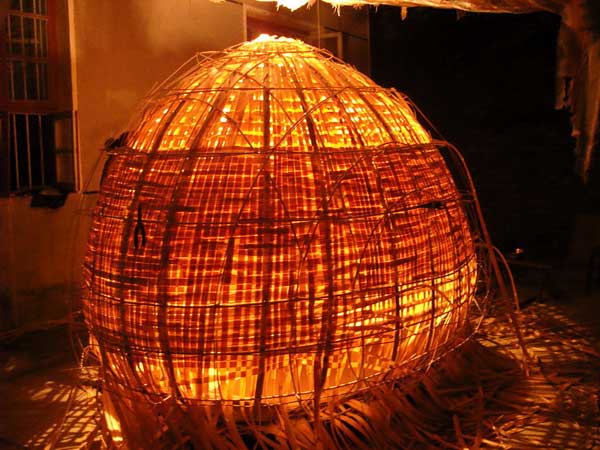

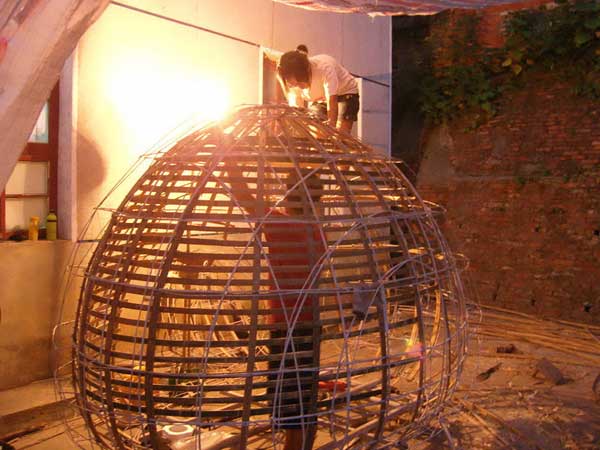

亮灯后的竹篾层。
48.

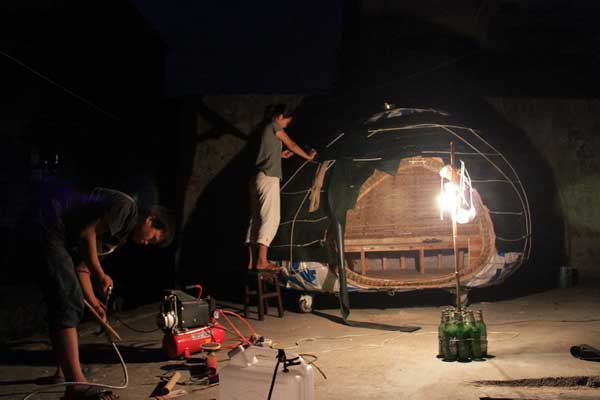

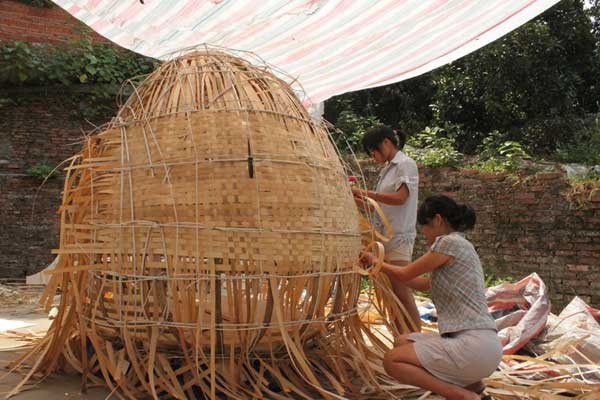

连夜编制。
49.

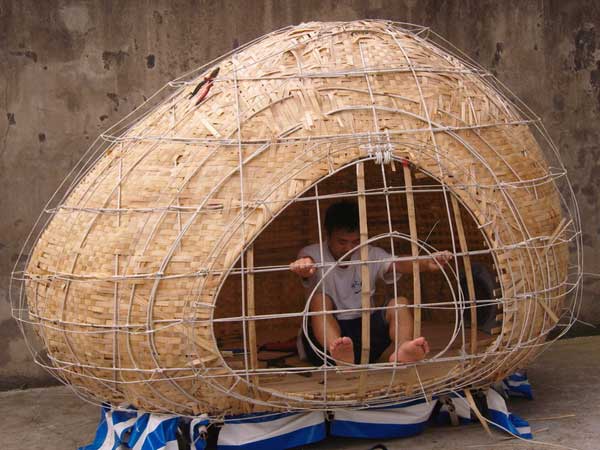

完成后的竹篾层。
50.
已经有点像简易屋了。
51.

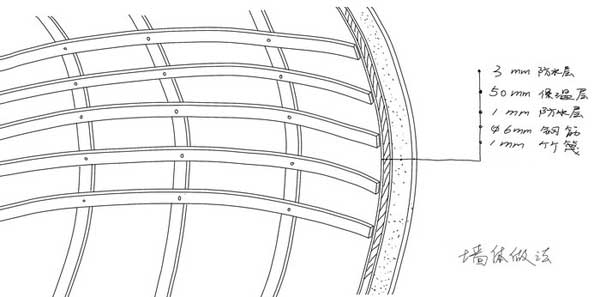

在竹篾层外铺一层塑料布。
52.

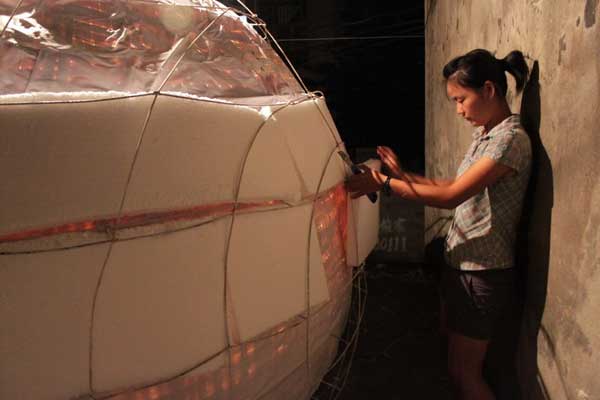

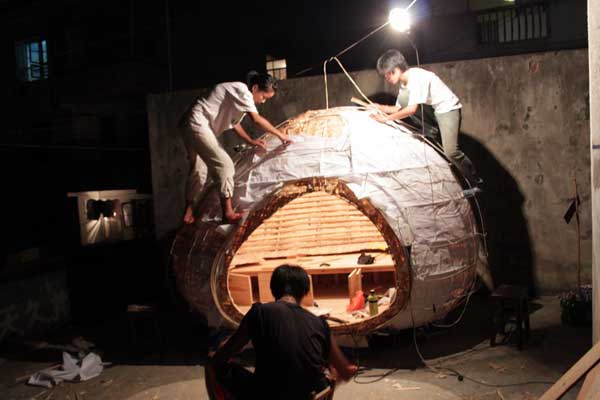

在塑料布外,再铺上泡沫塑料,起到保温作用。
53.
在泡沫塑料外,再加上一层防水布。
54.

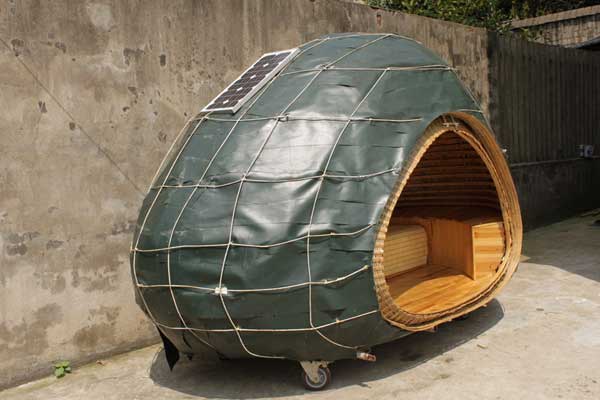

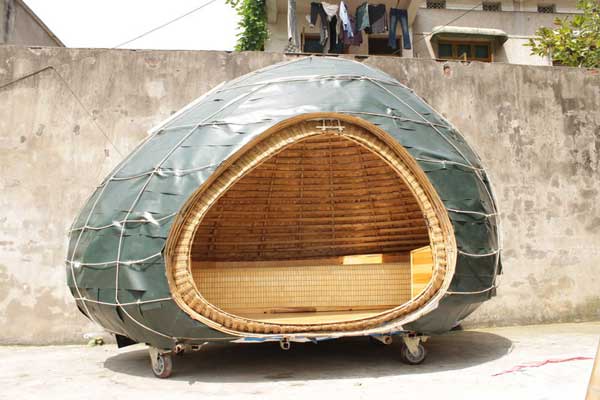

墙体基本完成。
55.

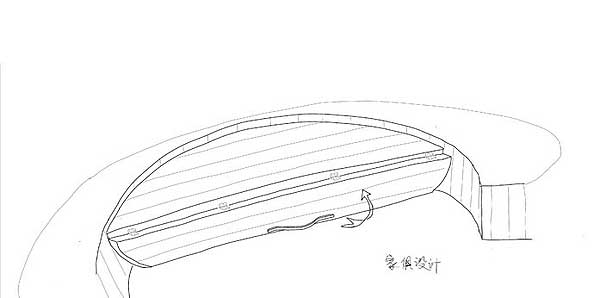

家具的设计图。
56.
准备木料。
57.

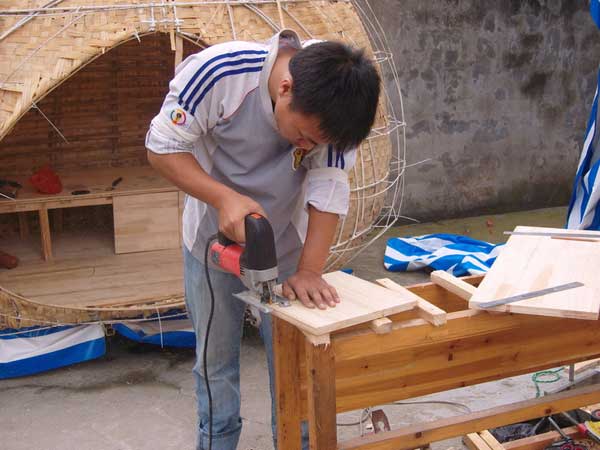

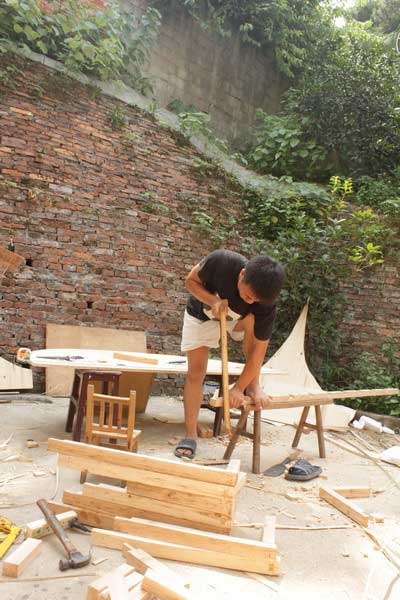

木材加工。
58.

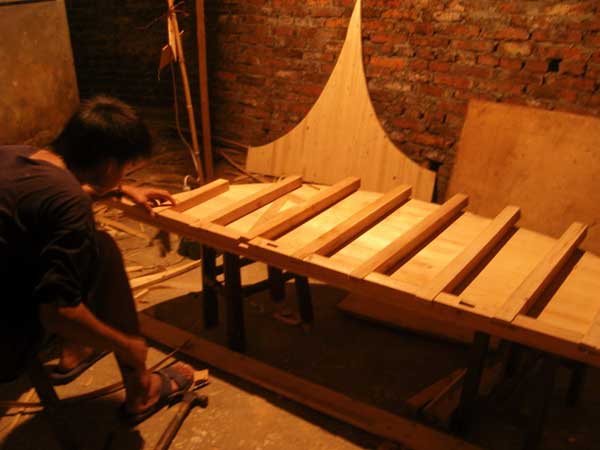

制作家具。
59.

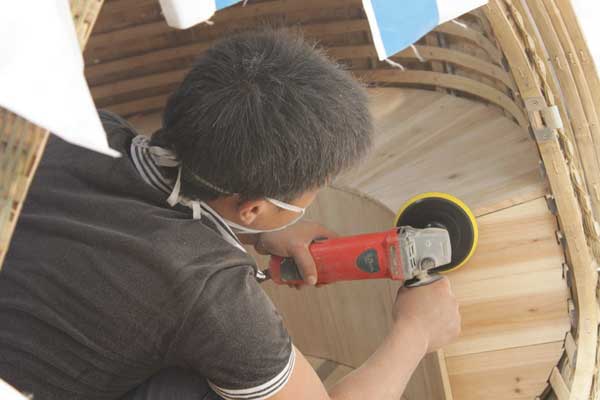

家具安装。
60.

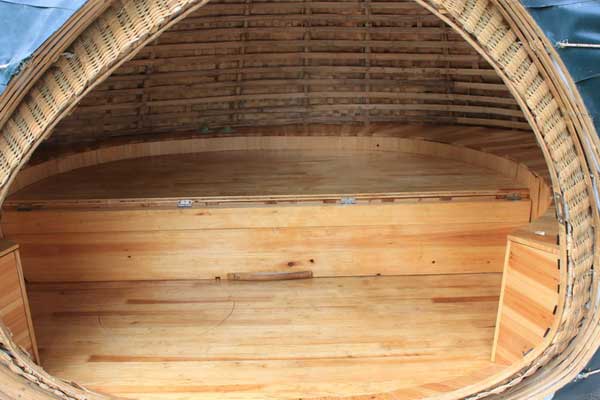

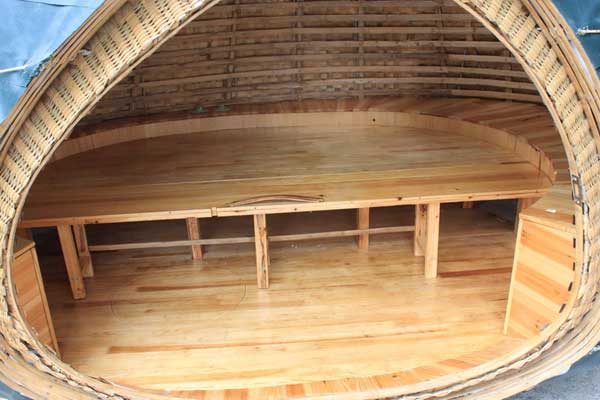

安装好的家具。
61.

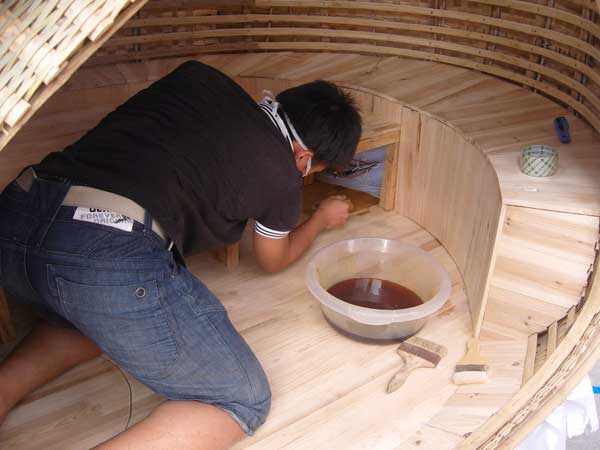

家具上漆。
62.
上漆后的家具。
63.
床的下沿可以撑开,增大面积。
64.

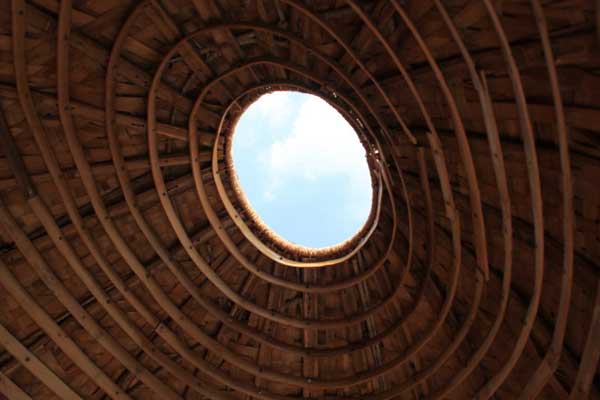

天花板特写。
65.

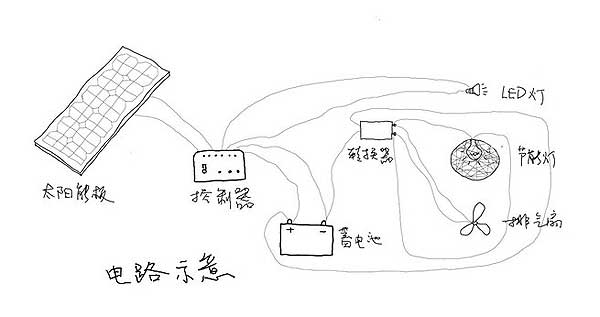

电路设计图。
66.
太阳能电板。
67.

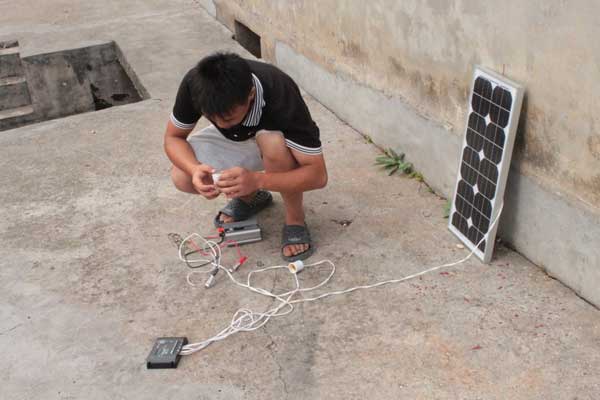

安装太阳能电板。
68.

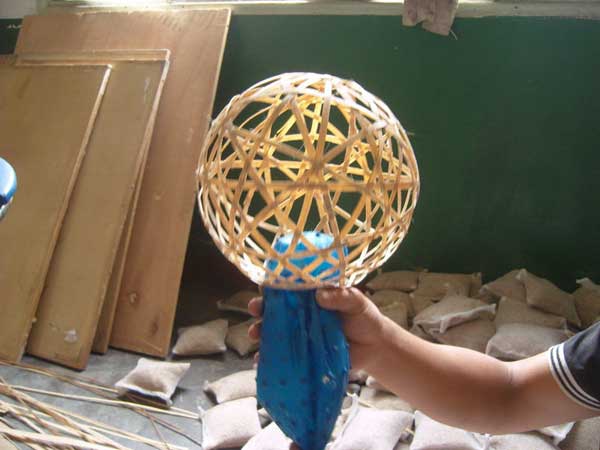

用竹篾编织一个吊灯的外罩。
69.

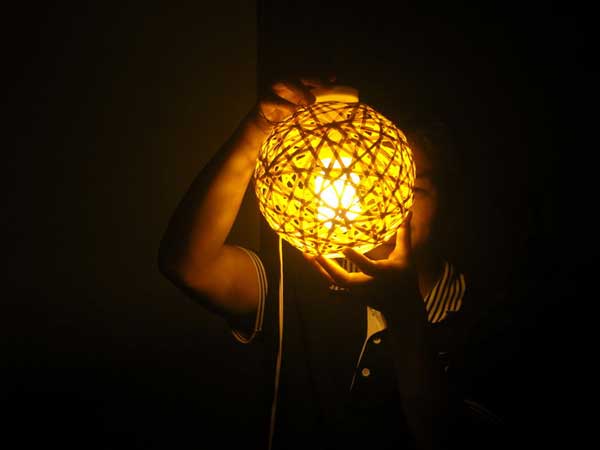

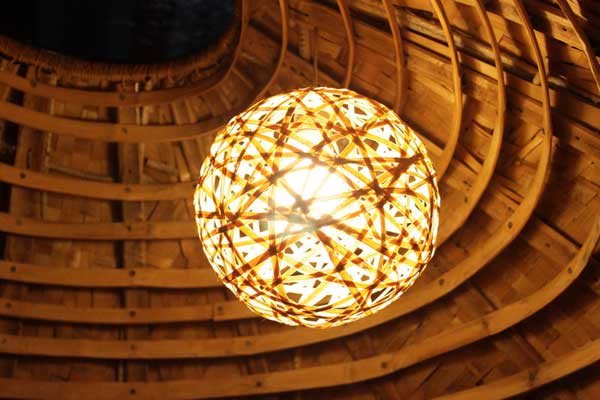

装灯泡后的效果。
70.
吊灯安装完毕。
71.

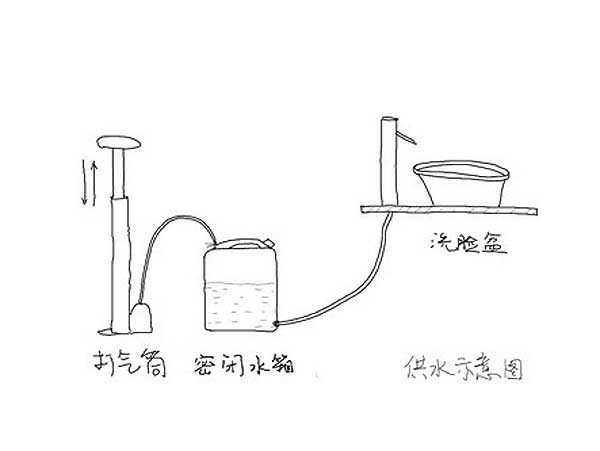

供水系统的设计图。
72.

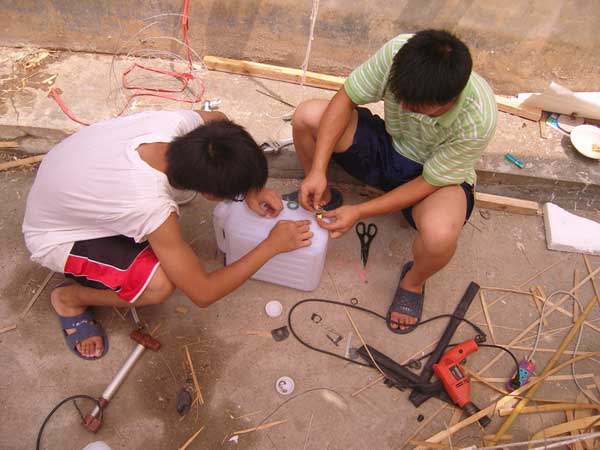

准备一个油桶,作为储水器。
73.

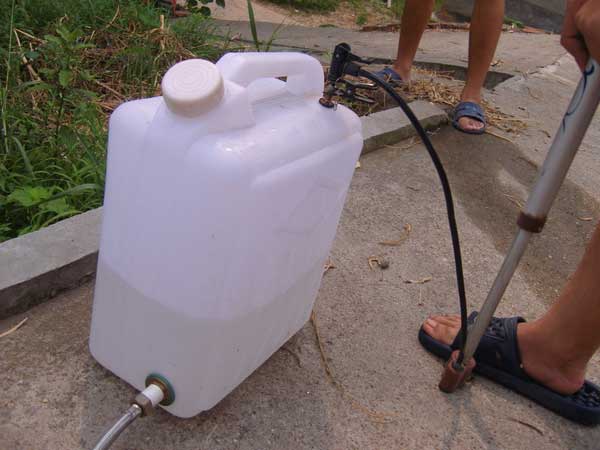

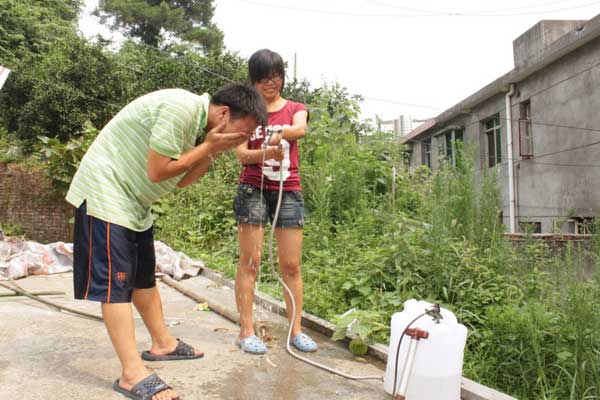

用打气筒往油桶里打气,提高桶内的气压。
74.
气压提高以后,一打开龙头,水就自动流出来了。
75.

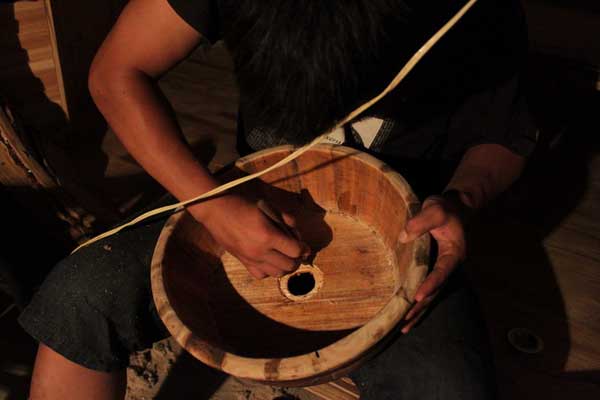

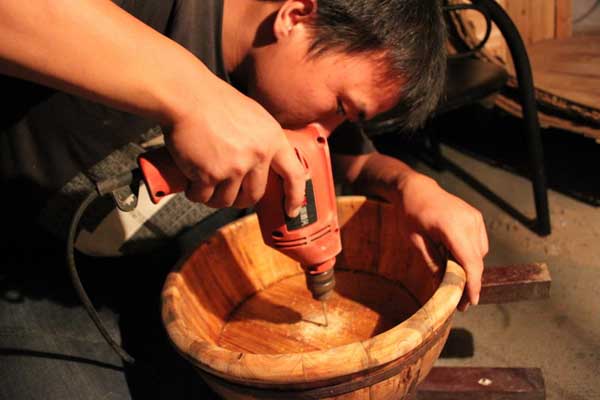

在木水盆上打一个排水孔。
76.
排水孔成型。
77.
制作水龙头。
78.

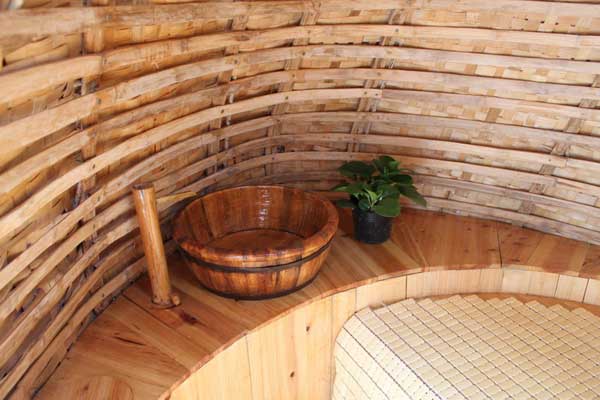

安装龙头和水盆。
79.

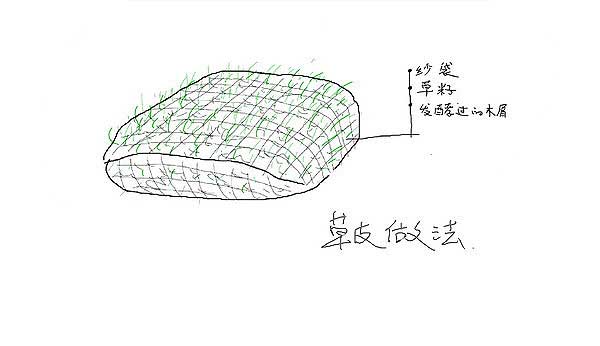

外挂草皮的设计图。
80.
缝制小型麻袋。
81.

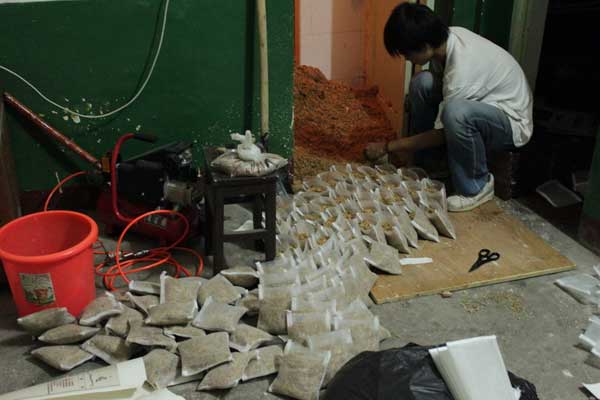

向麻袋里填充草籽和木屑。
82.
缝好麻袋。
83.

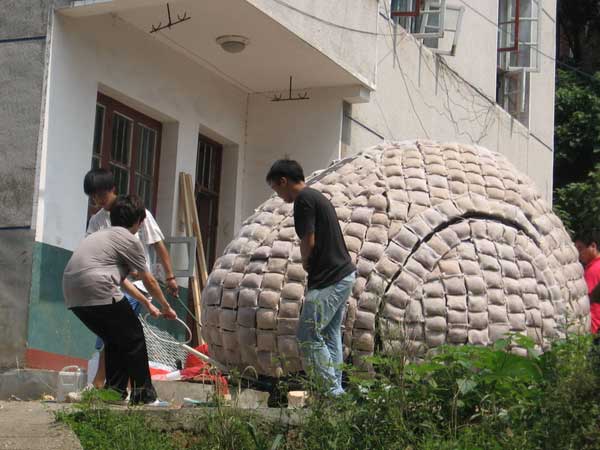

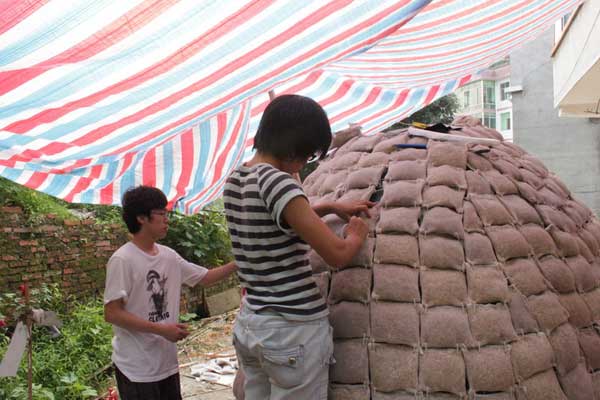

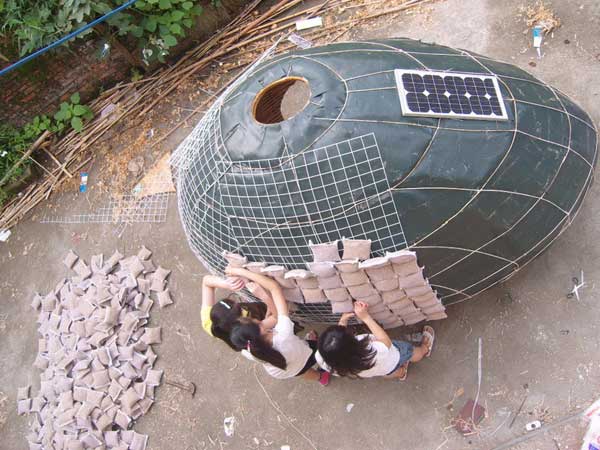

将麻袋挂到墙体上。
84.

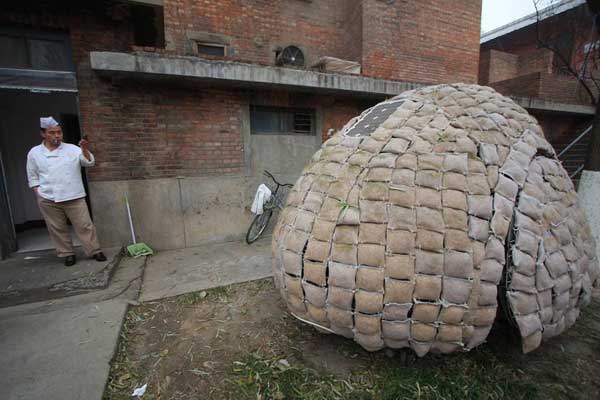

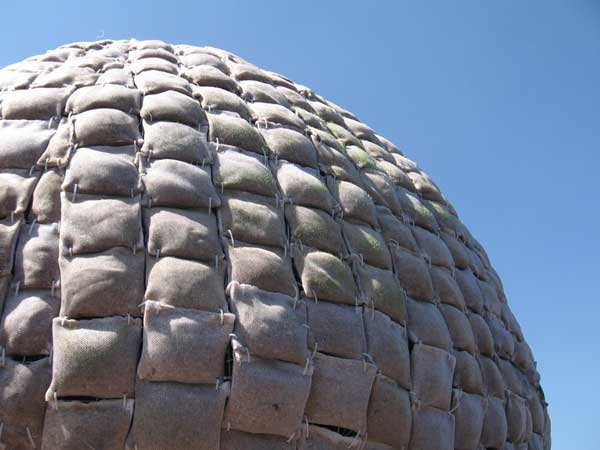

麻袋覆盖了整个墙体。
85.

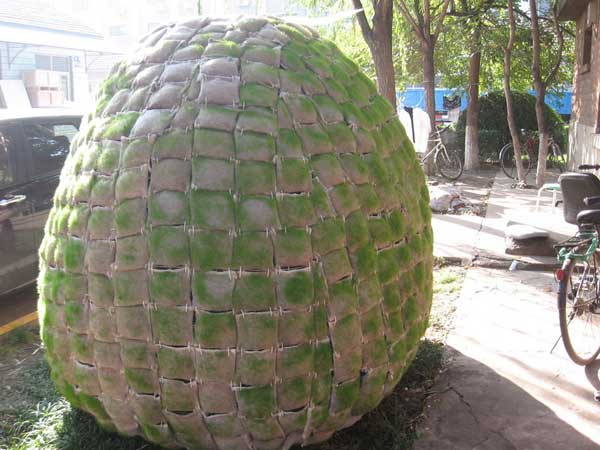

完成覆盖后的表面。
86.

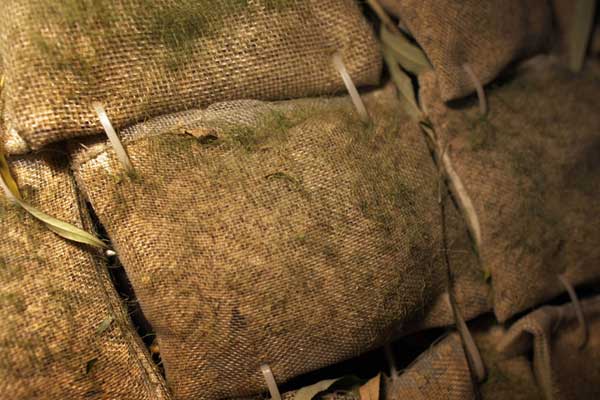

麻袋的表面。
87.

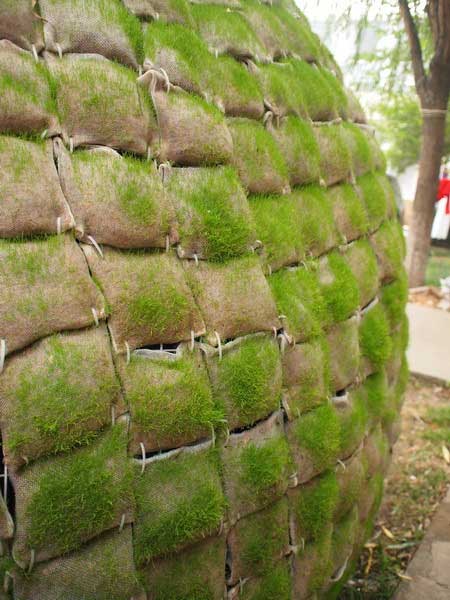

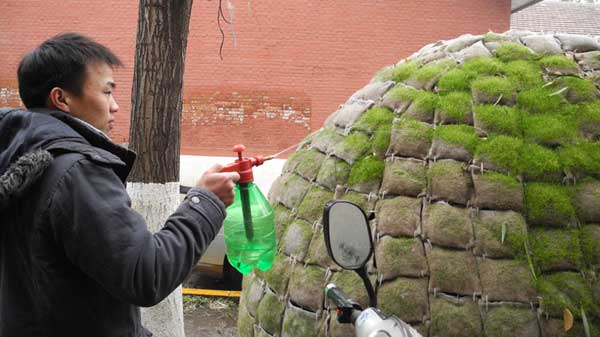

不久以后,草籽开始发芽。
88.
至此,蛋形小屋全部制作完成,材料成本共计6427元,分别为轮子160元、扎带125元、磨片31元、水箱和气筒95元、钢筋573元、钻孔18元、竹子375元、工具210元、胶水200元、水龙头42元、钢管95元、木板530元、防水布508元、太阳能970元、角钢30元、螺丝115元、油漆284元、焊工260元、喷枪450元、纱布600元、保温层100元、草籽110元、节能灯36元、气撑50元、有机玻璃160元、洗脸盆60元、钢丝网240元。
89.

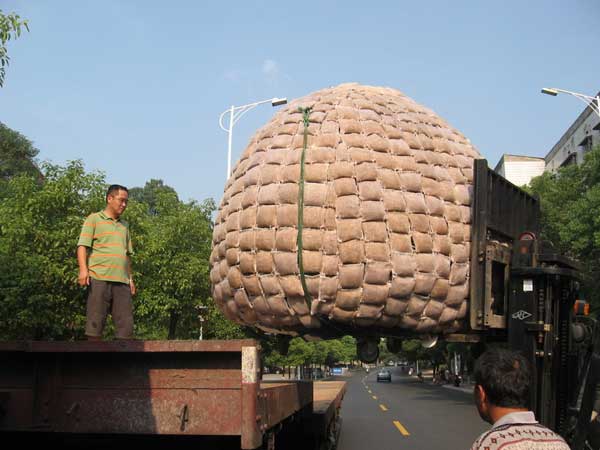

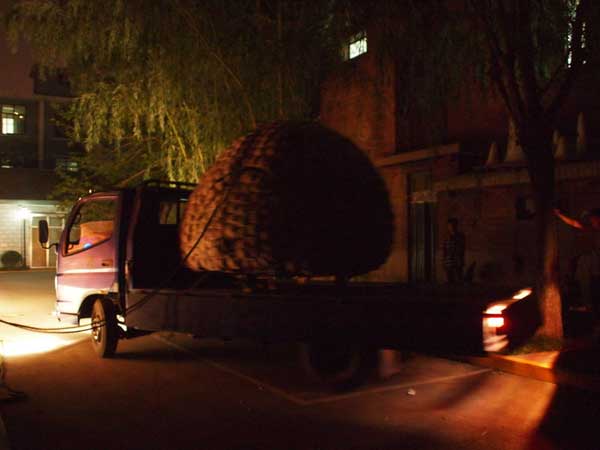

小屋是在湖南制造,下一步就是发运到北京。
90.
从湖南到北京,装运费大约是3500元。
91.
终于运到了目的地。
92.

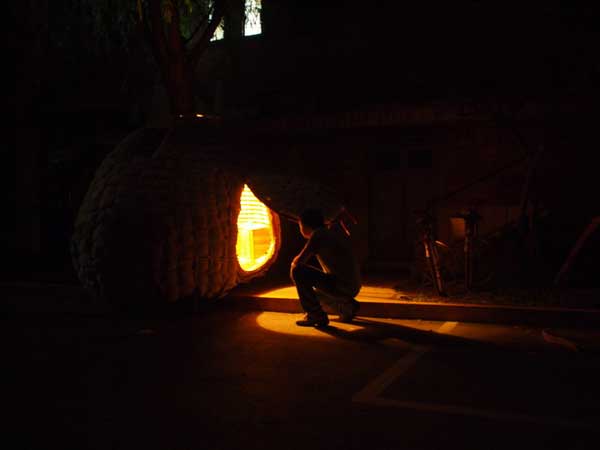

打开电灯,可以使用了。
93.

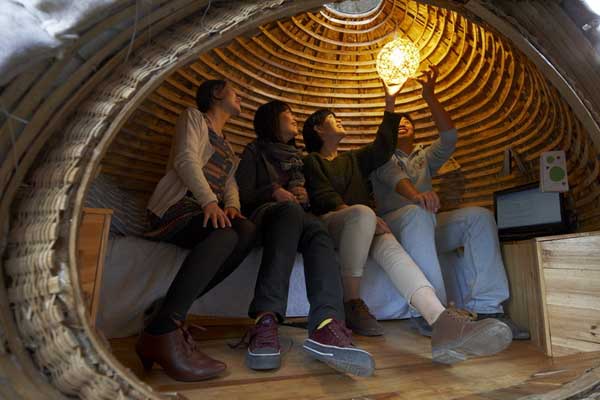

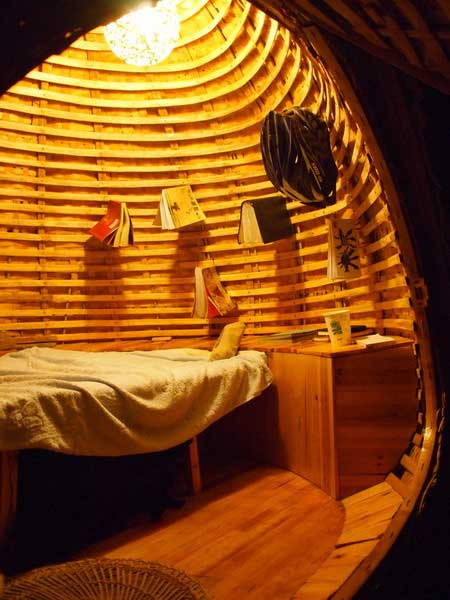

小屋内的装饰。
94.

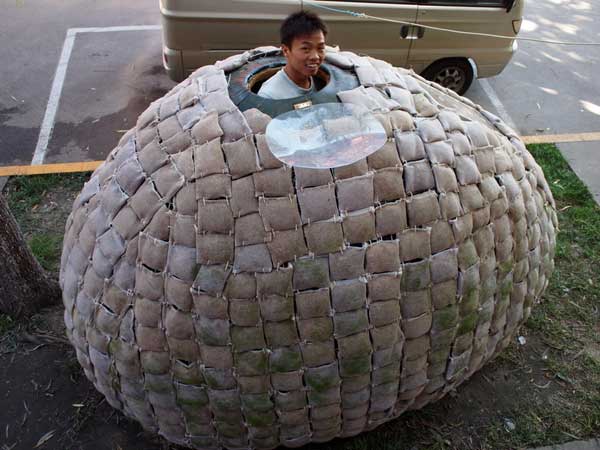

伸出头来,呼吸新鲜空气。
95.

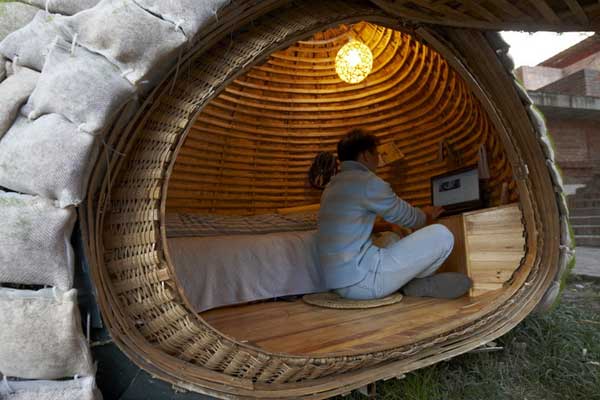

在屋里使用电脑。
96.

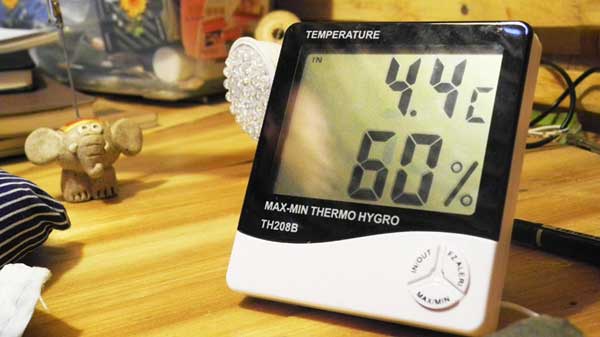

桌上的电子温度计,显示室内温度4.4摄氏度,很冷。
97.

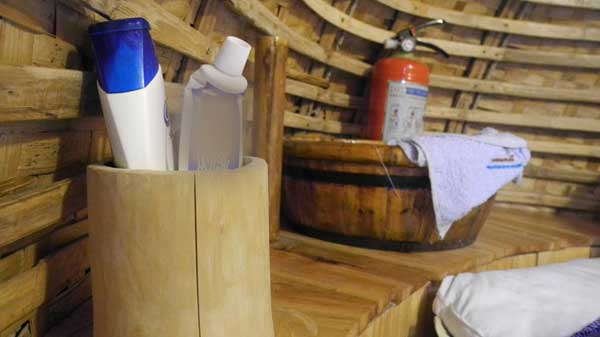

洗漱用品。
98.

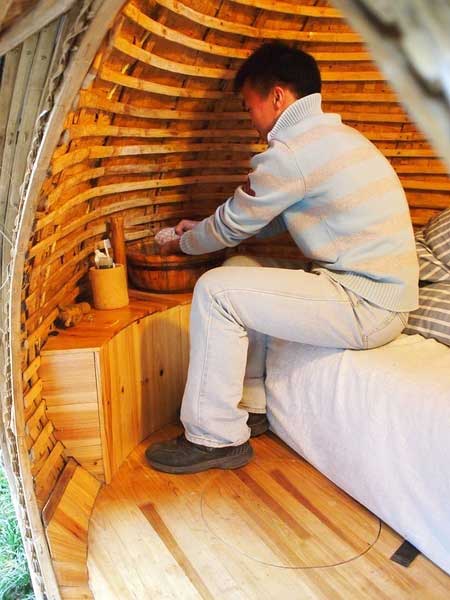

简单的洗漱。
99.

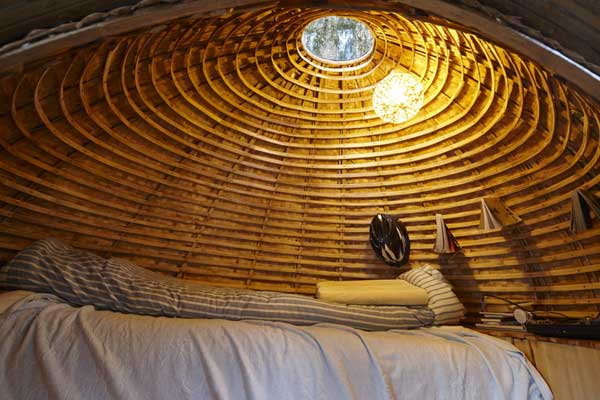

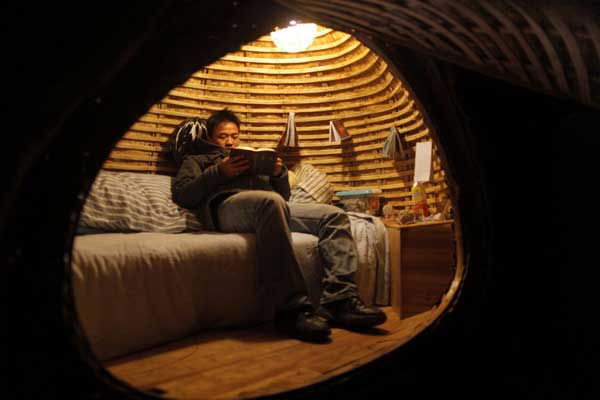

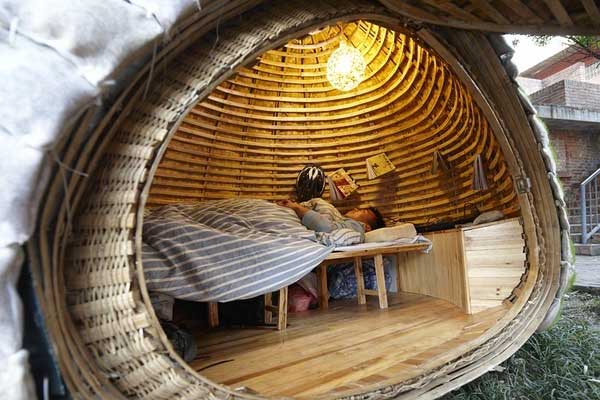

床铺。由于小屋的保温效果不太好,冬天时被褥必须很厚。
100.
睡在里面的感觉怎么样?
====================================
【资料来源】
1. 新京报,"北漂"青年6400元造蛋形蜗居
2. 腾讯网图片报道
3. 百度百科,戴海飞
(完)
