两周前,Facebook宣布了一个Open Compute项目,彻底公开机房和服务器设计。
这件事的背景是,Facebook最近在俄勒冈州的普林维尔(Prineville),建成了一个世界上最先进的节能机房,号称能效提高38%,建造成本降低24%。
根据Facebook公布的资料,以及Robert Scoble的参观记,这个机房有很多有意思的地方。
1.

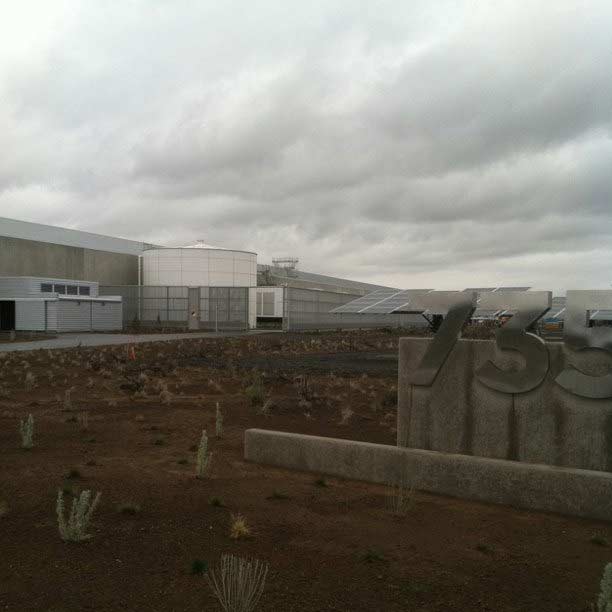

机房坐落在一片荒原上,距离普林维尔市区大概半个小时车程。这里气候干燥,气温适中(夏季最高温度40度),有利于节能。
2.

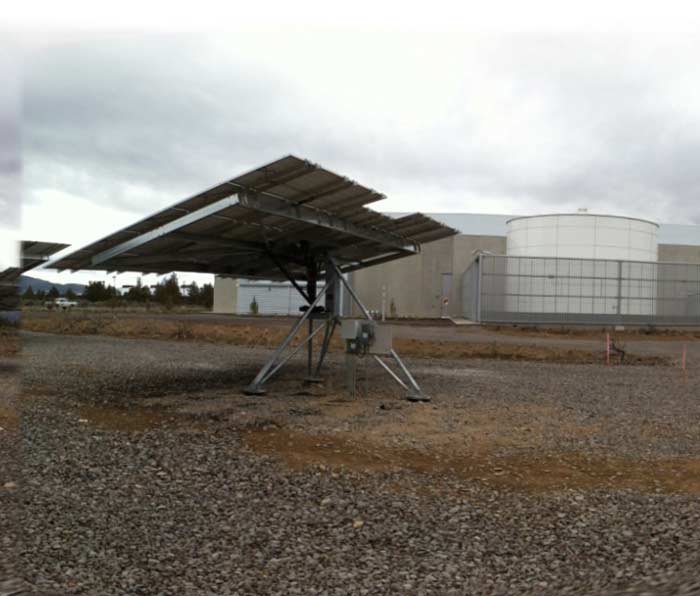

机房外部有很多小型的太阳能电板,主要用来为一些附属建筑供电。

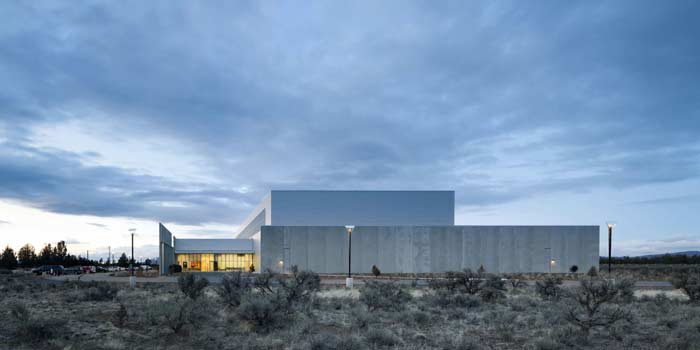

3.
整个机房规模很大,长度大概相当于三个沃尔玛超市。

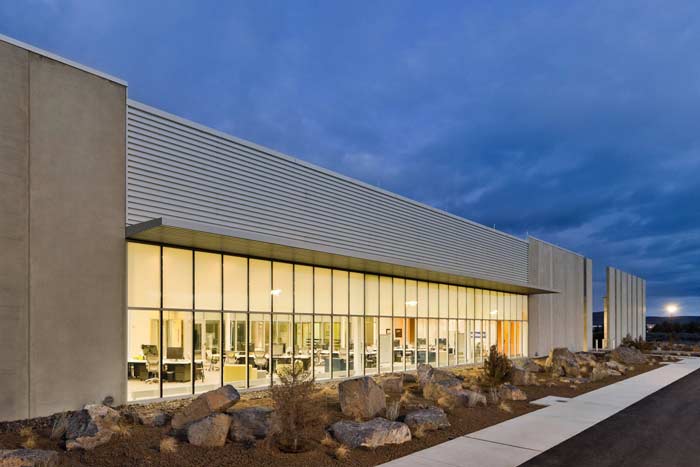

4.
机房的全景。

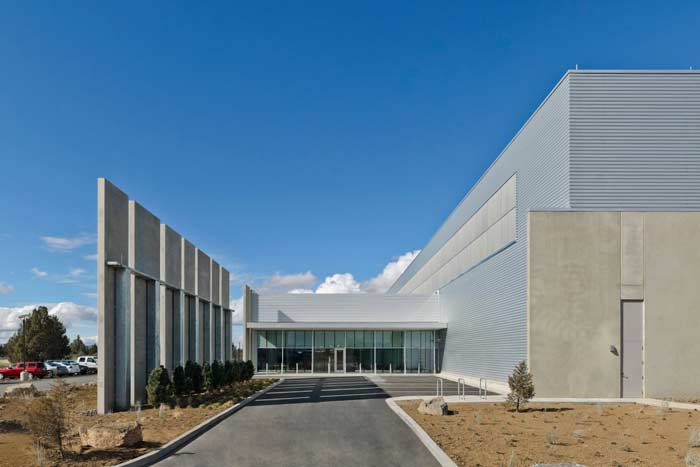

5.

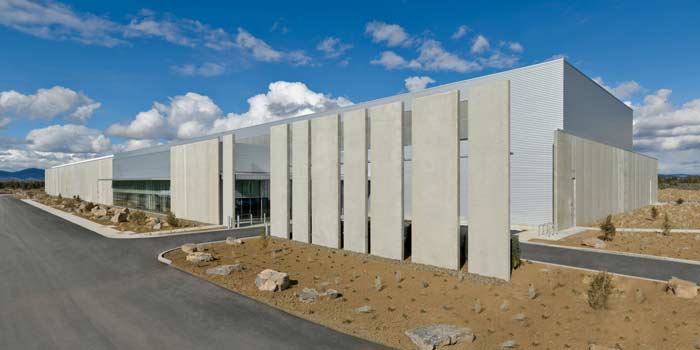

机房的正门。
6.

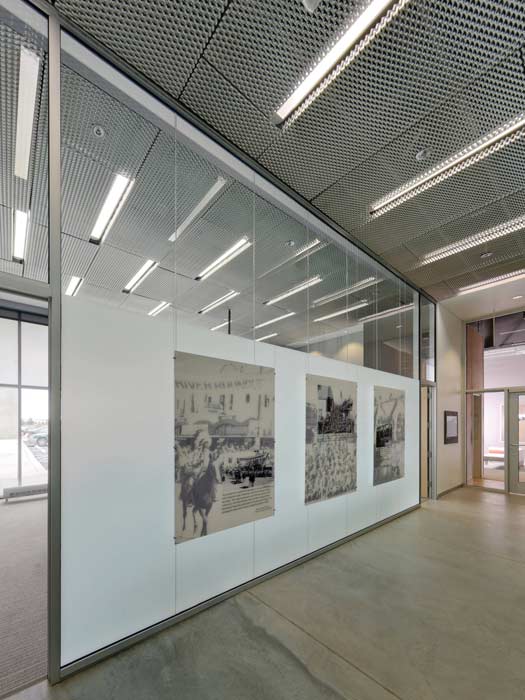

进门后,有一些当地的历史介绍。
7.

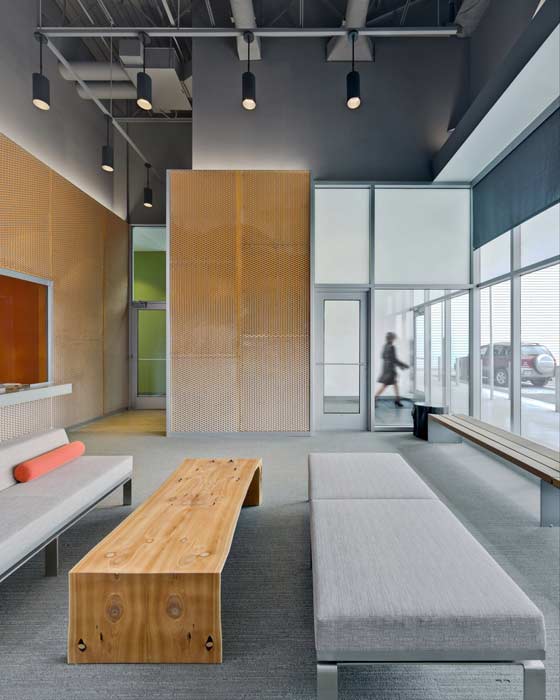

接待室。

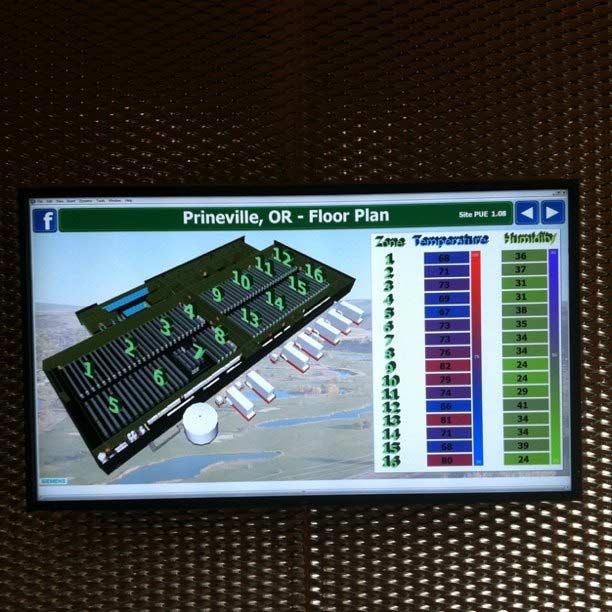

8.
墙上的液晶显示屏,实时显示各部分的温度和湿度。
9.
机房的节能设计,主要体现在三个方面:不使用空调(自然风冷却),简化的供电设计,低耗电的服务器设计。
10.

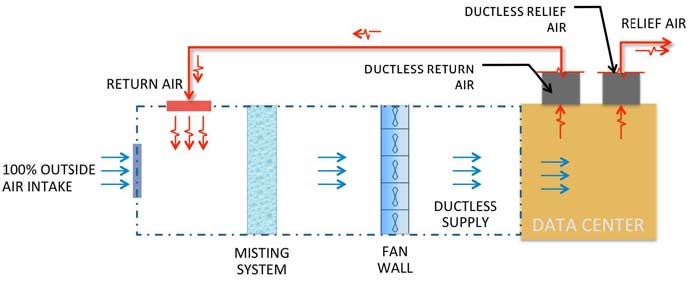

上图是机房空气循环系统的设计示意图。从图中可见,外部空气进入机房,一共要经过三道冷却步骤。
11.

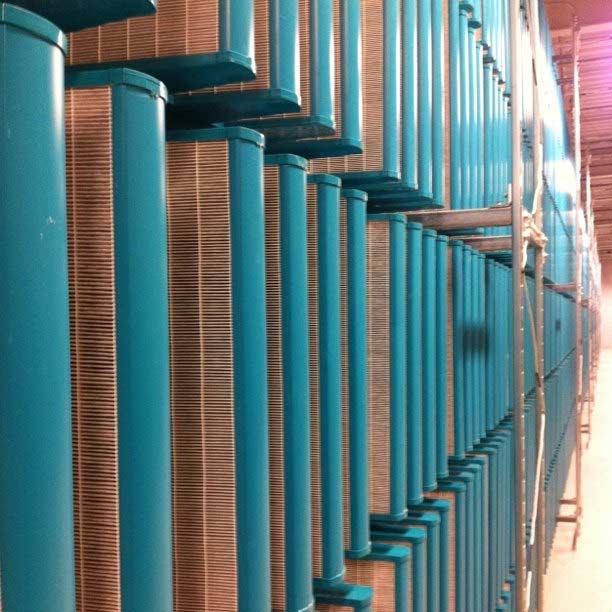

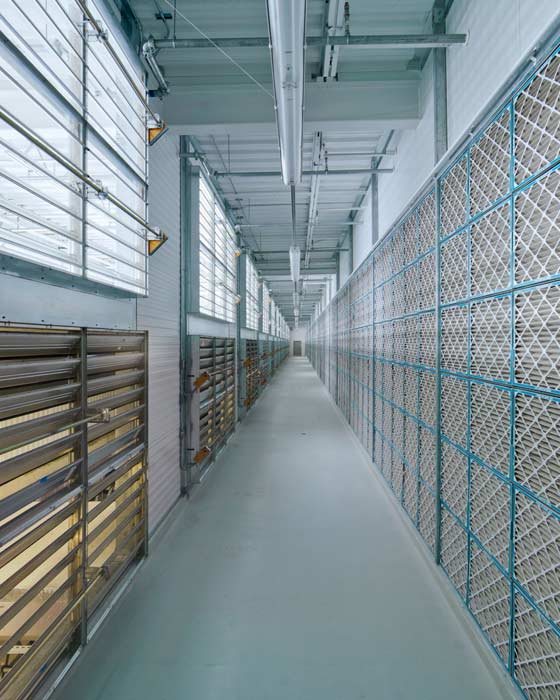

第一道步骤,是大量铜管组成的热交换器,使得空气热量尽快散发。
12.
走近一点看铜管。

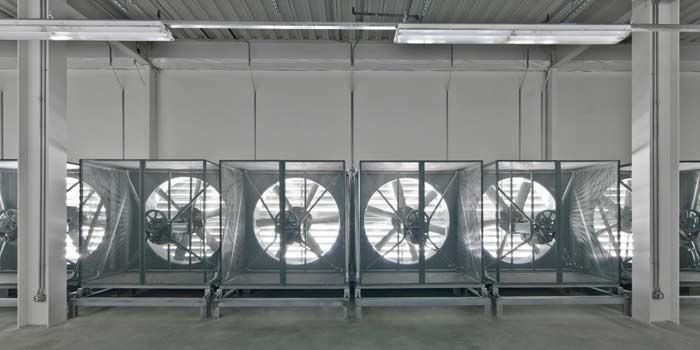

13.

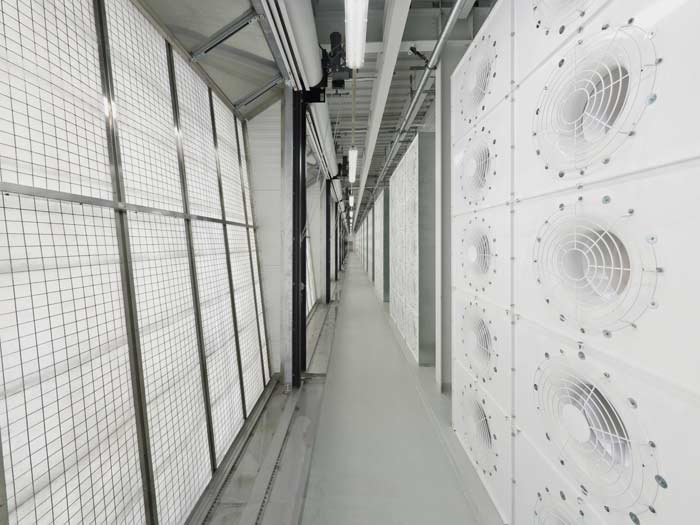

第二道步骤,是使用风扇墙为空气降温。

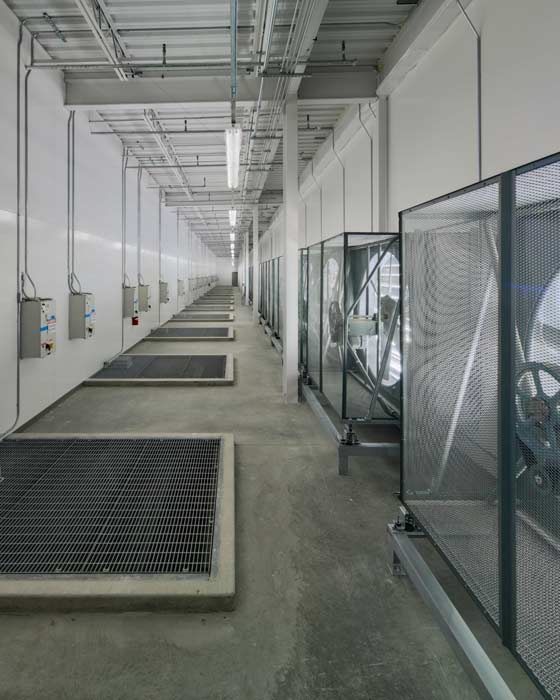

14.
风扇墙的侧面照。
15.
除了大型风扇,还装有许多小型风扇。
16.

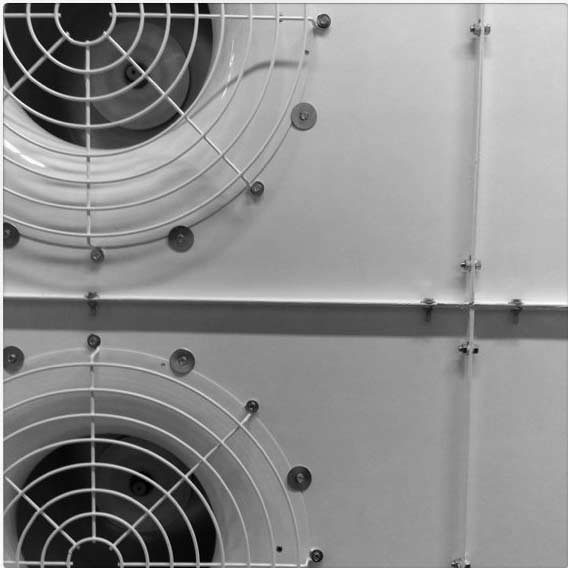

小型风扇的细部。
17.

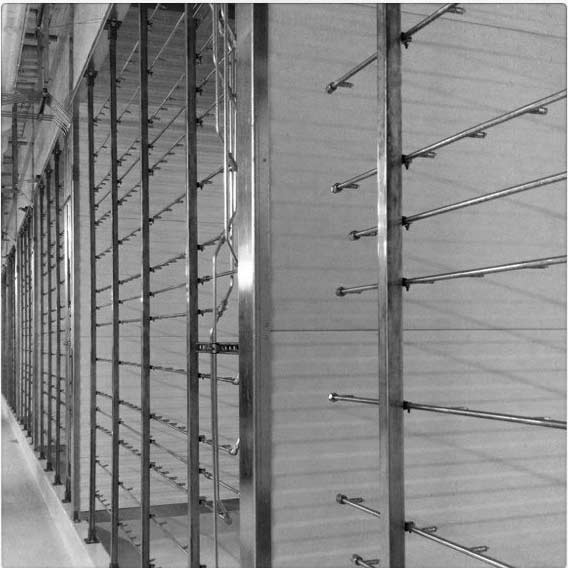

第三道步骤是喷雾,喷出细小的水珠为空气降温。
18.

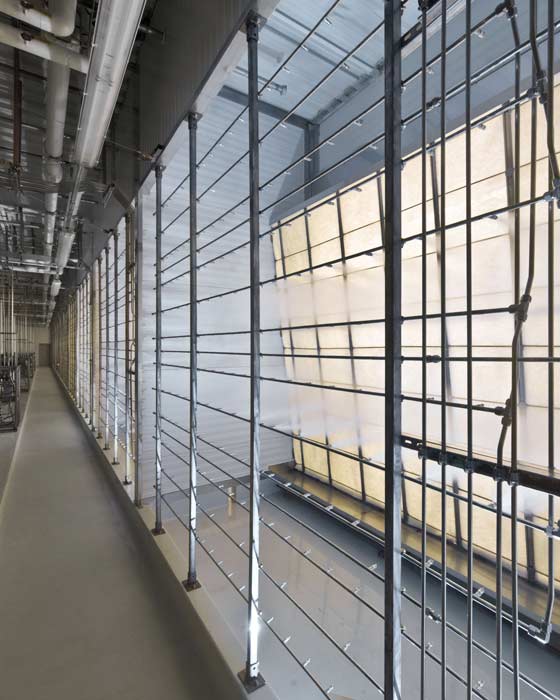

走近看喷雾墙。

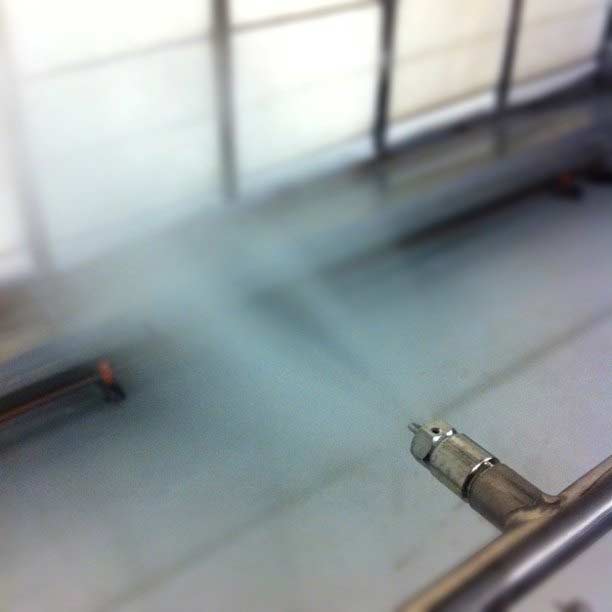

19.
喷嘴的特写。
20.
完成这三道步骤之后,热空气就变成了冷空气,可以输入机房降温了。整个机房大厅,分为左右两半。
21.

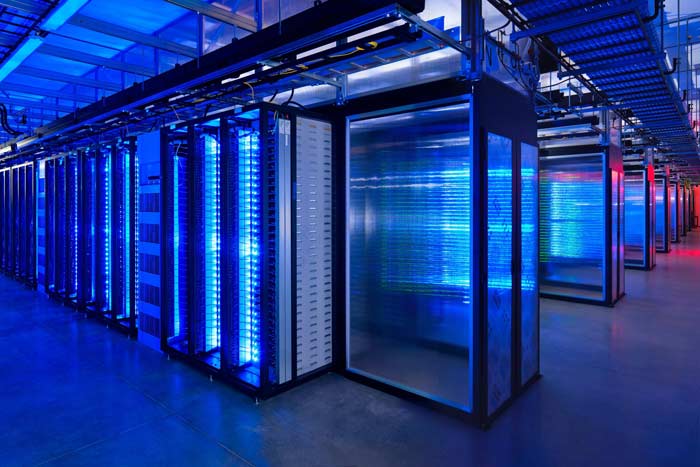

服务器柜都装上了蓝色Led灯。

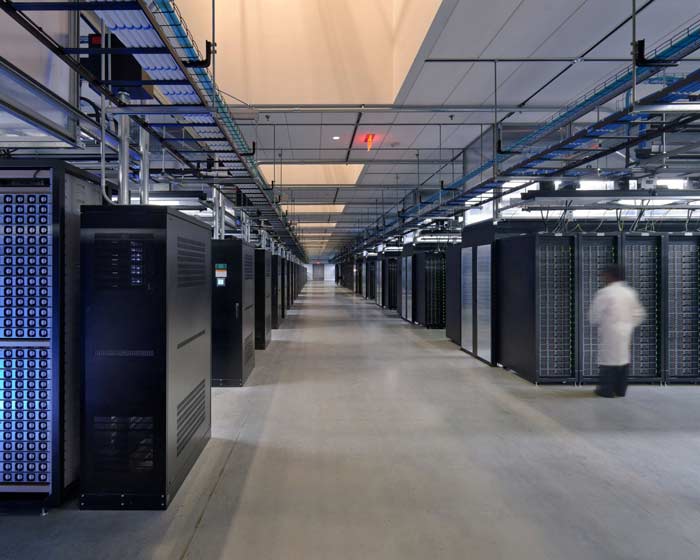

22.

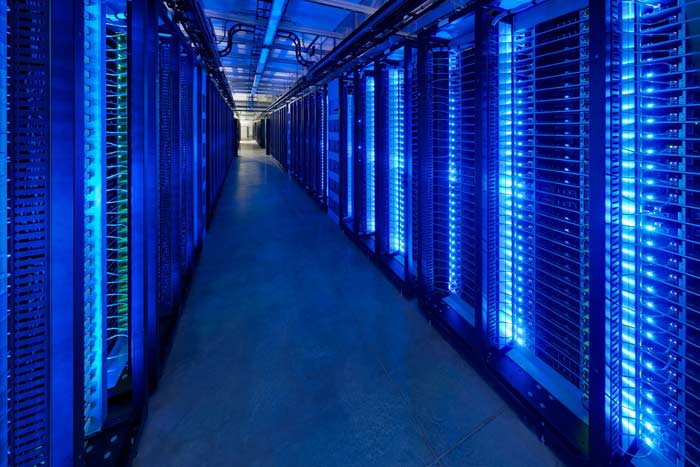

服务器柜之间的走道。
23.

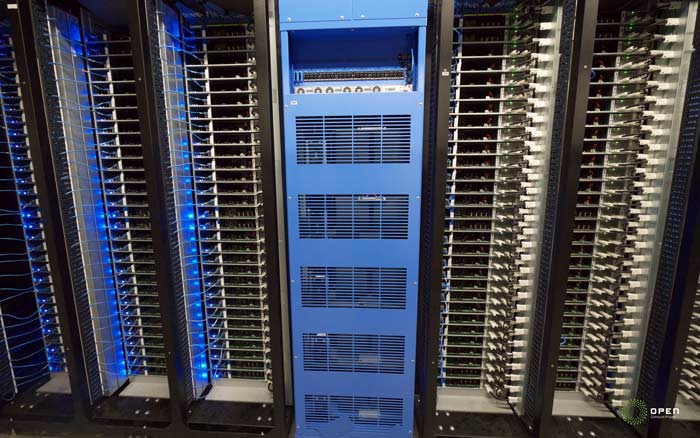

服务器柜中间的那个蓝色柜子,是48V的不间断电源UPS。

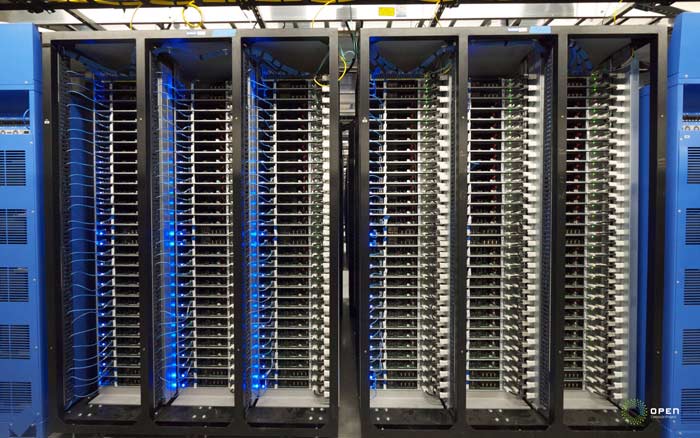

24.
每个柜子放30台服务器,每三个柜子为一组,即每组90台服务器。
25.

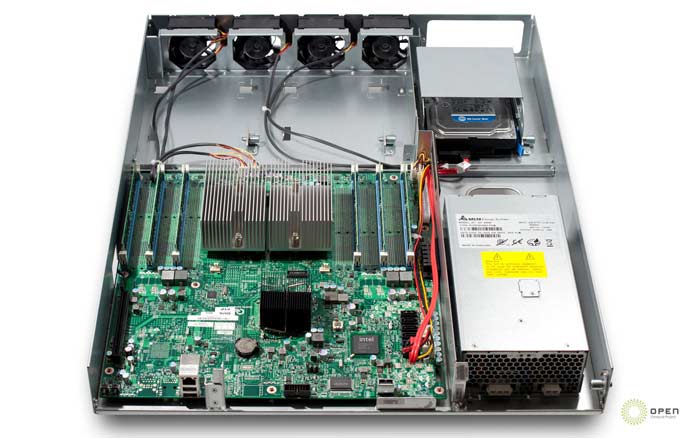

服务器机箱是Facebook自行设计的,比普通机箱大,不含螺丝和尖角,很容易更换里面的元件。
26.
使用两种主板,一种是两颗AMD Opteron 6100 CPU,外加24根内存插槽。

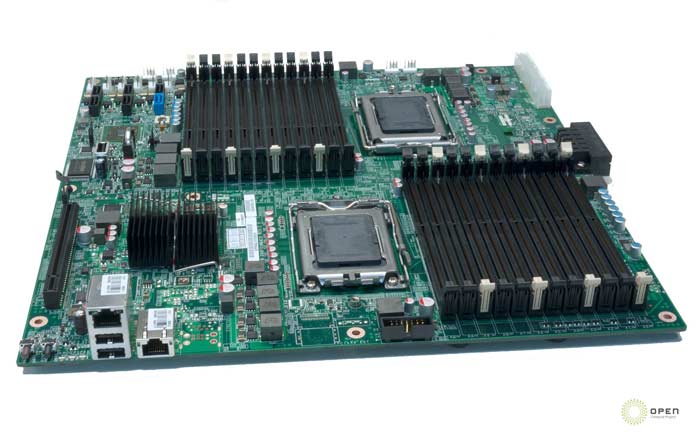

27.

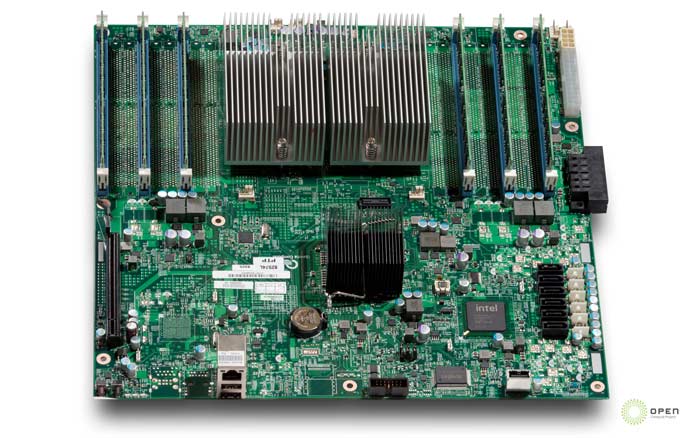

另一种是两颗Intel Xeon 5500(或5600)CPU,外加18根内存插槽。除了必需的元件以外,主板的其他部分都做到最简,减少成本和能耗。

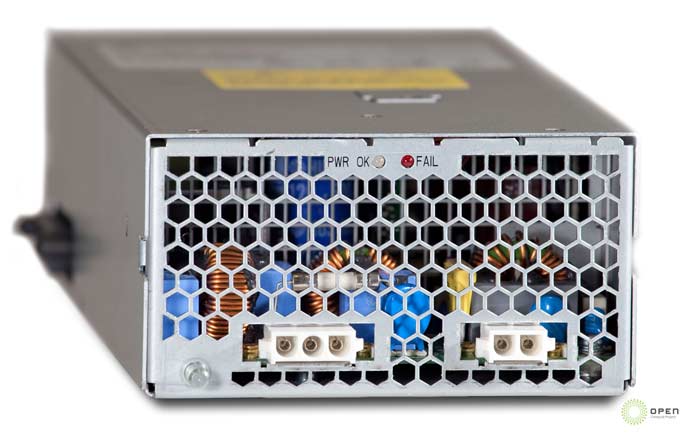

28.
机箱电源是一个450W的交直流转换器,输出12.5V的直流电。

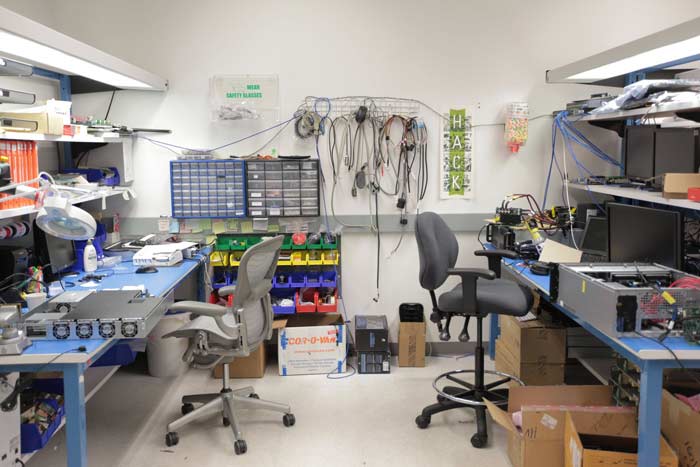

29.

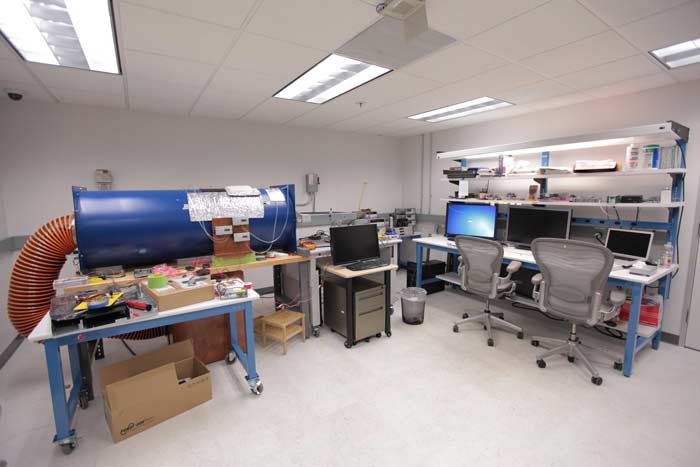

机房的工作间。
30.

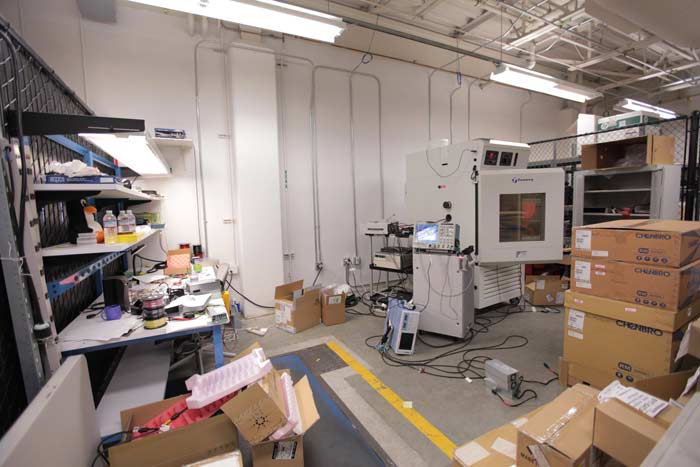

另一间工作间。
31.
杂物间。

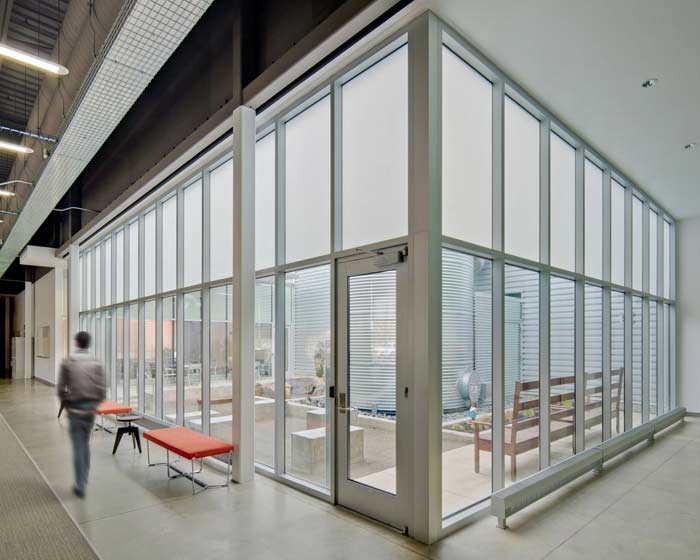

32.
机房大厅外的走廊。
33.

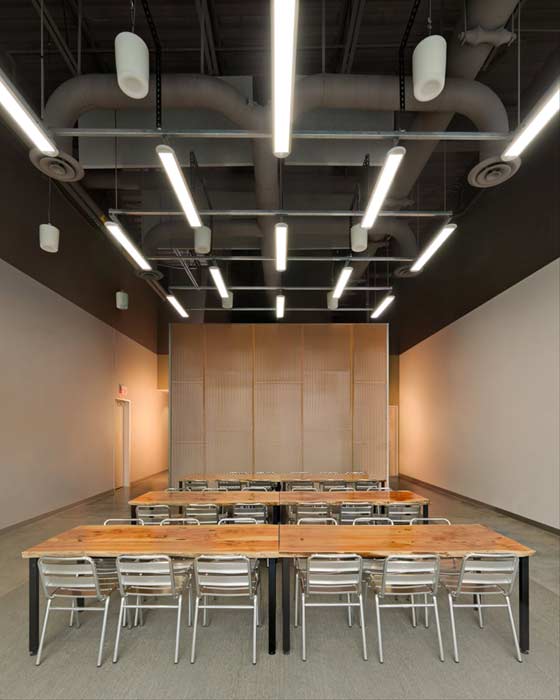

吃饭的地方。
34.
供员工放松的电子游戏间。
(完)
